Установка подсветки дверей kia

KIA Sportage ПРЕСТИЖ › Logbook › Подсветка около дверного пространства высадки + красная подсветка открытых дверей.

Изначально не хотел сверлить разъёмы, для того, чтоб провести провода в двери.Поэтому тут задавал вопрос, какие пины в разъёмах дверей.Спасибо Zumor за наводку.

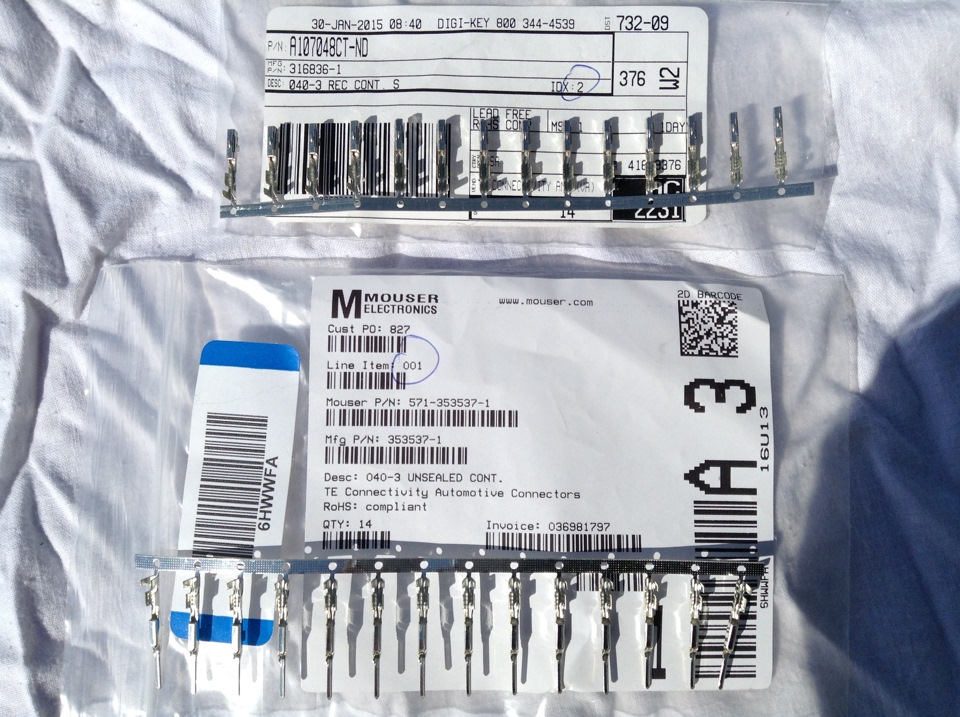

После того, когда выяснил их номера, заказал. В итоге получил:
Мама — 316836-1
Папа — 353537-1

С красной подсветкой в передних дверях было всё ясно.Подсвечивать катафоты, которые уже есть.

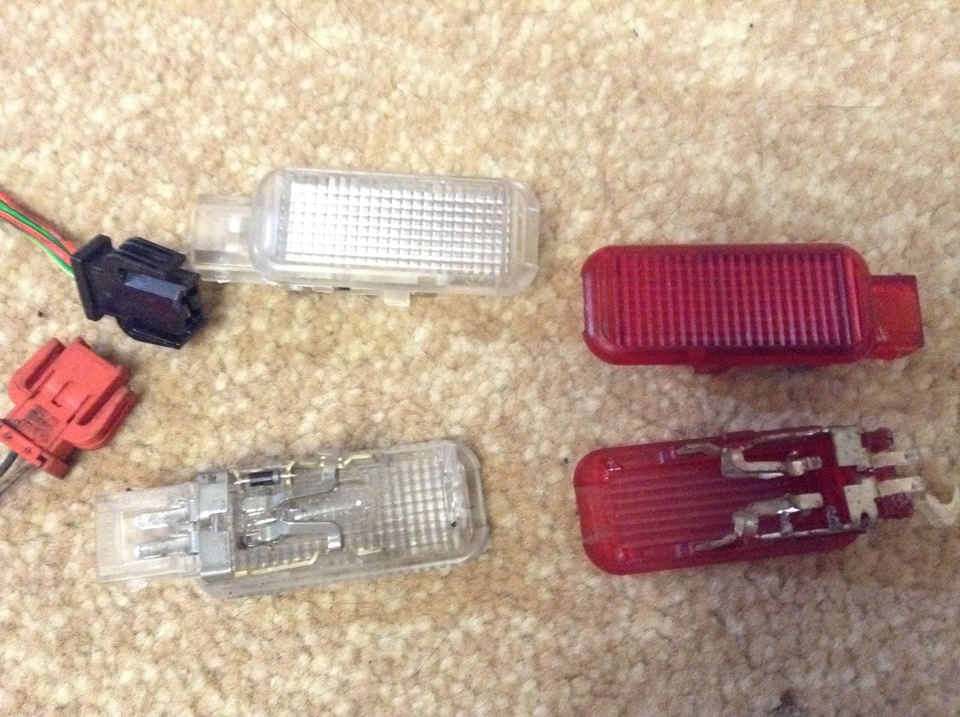

А вот для задних дверей надо было, что то придумать.А так же нужны были белые плафоны для подсветки около дверного пространства для передних и задних дверей.После поисков, мне понравились плафоны от WV and Audi:

Красные покупал на Авито, а вот белые купил в Белоруссии.

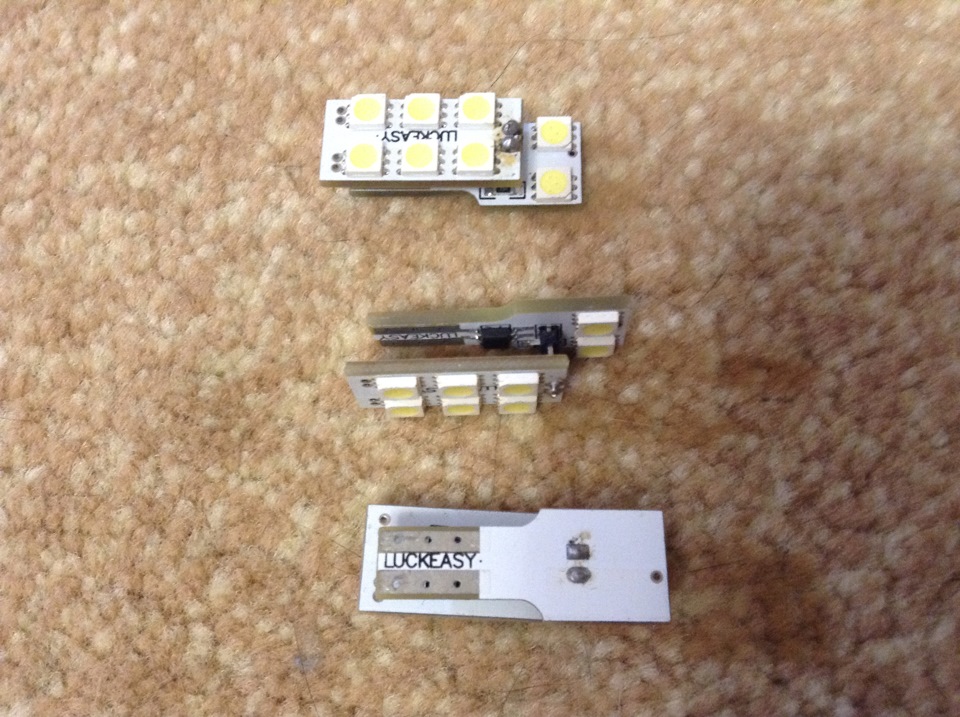

Так же для данных плафонов, на Али прикупил вот такие светодиоды:

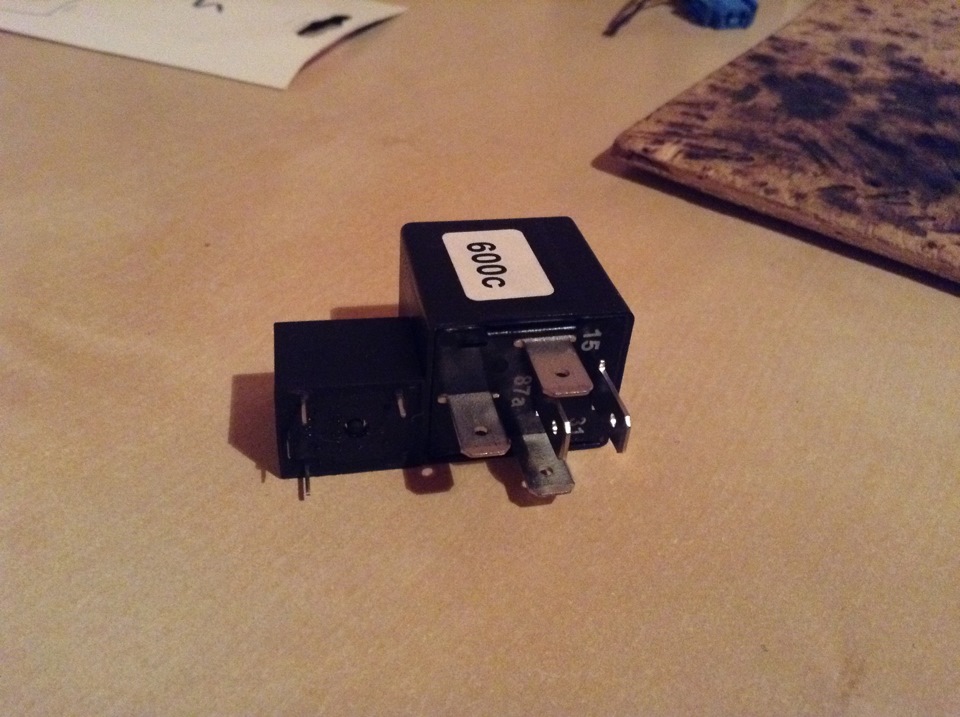

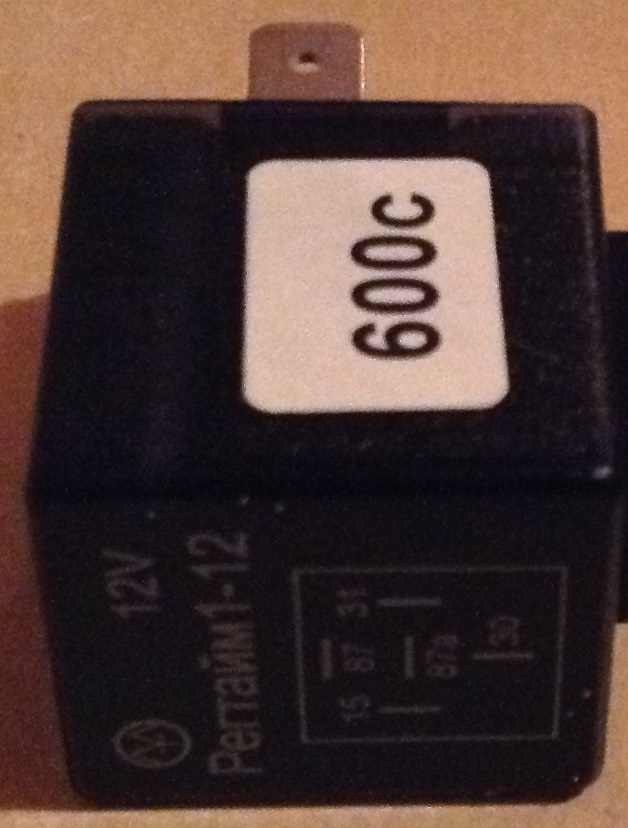

Глядя в перёд, я не хотел, чтоб вся подсветка работала без прерывно.Для этого я приобрёл реле времени РЕГТАЙМ 1-12 (600сек).Это значит, что вся подсветка после включения, через 600сек(10мин) выключалась.

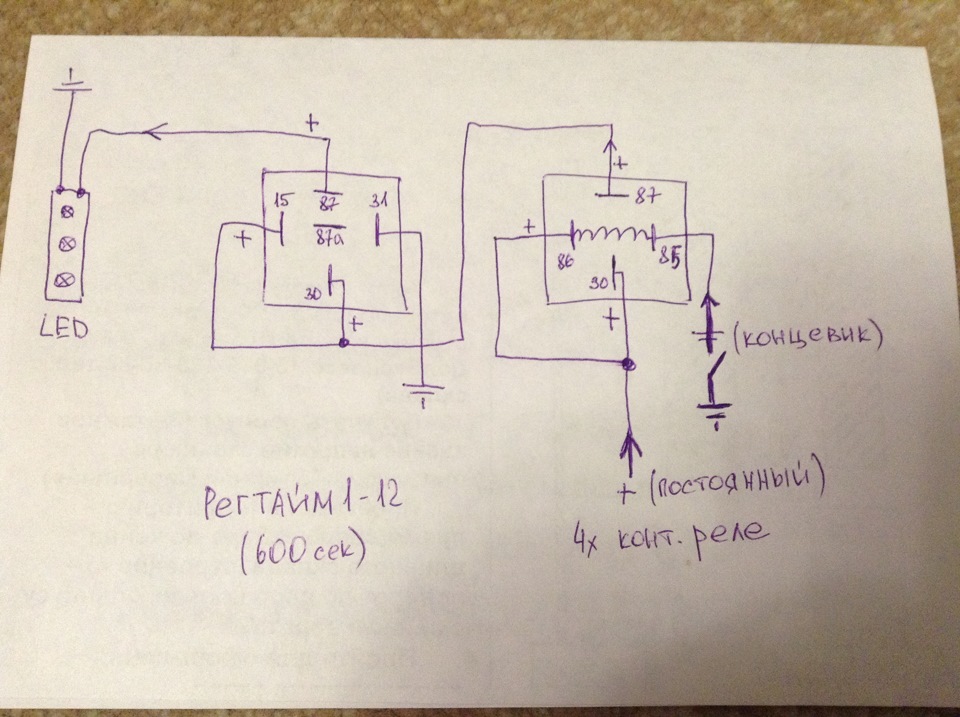

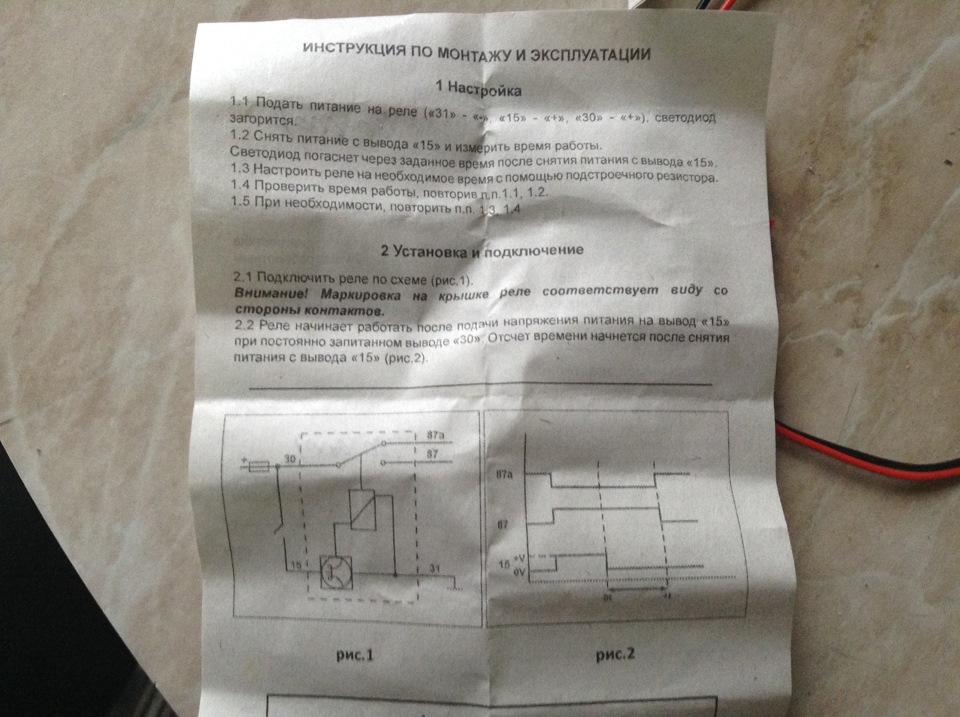

Вся подсветка включается от концевиков дверей, по «минусу».А данное реле времени работает с постоянным «плюсом» и включается/управляется так же по «плюсу».Поэтому мне надо было «перевернуть» с «минуса» на «плюс».Для этого я использовал 4х контактное реле.Вот такая схема получилась:

Соответственно делал я, чтоб подсветка включалась у каждой двери по отдельности.Поэтому данная схема собиралась для каждой двери по отдельности.

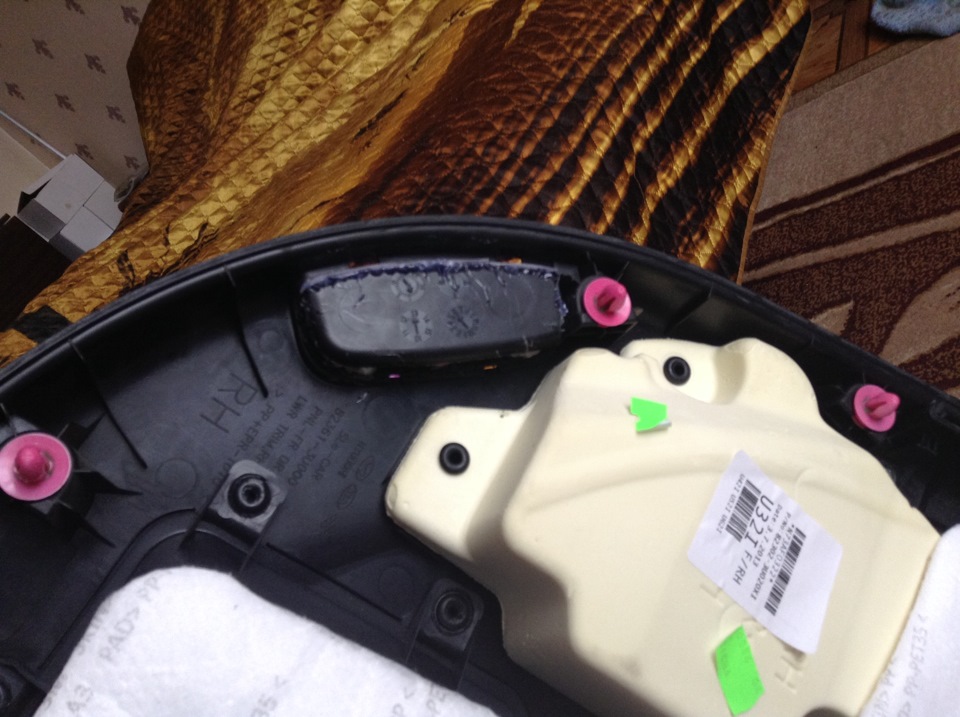

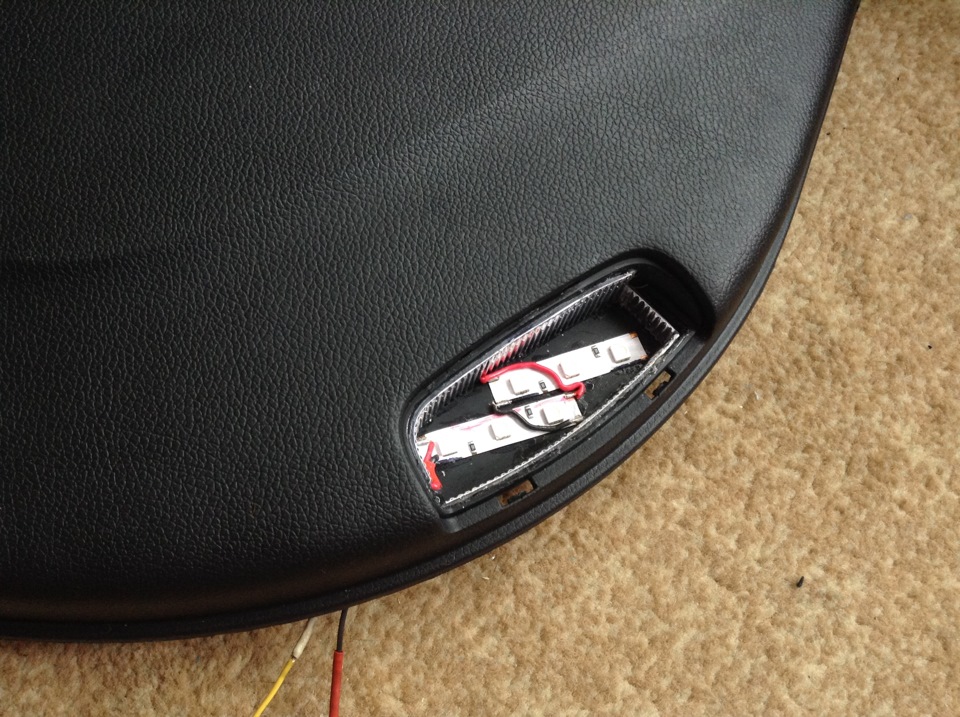

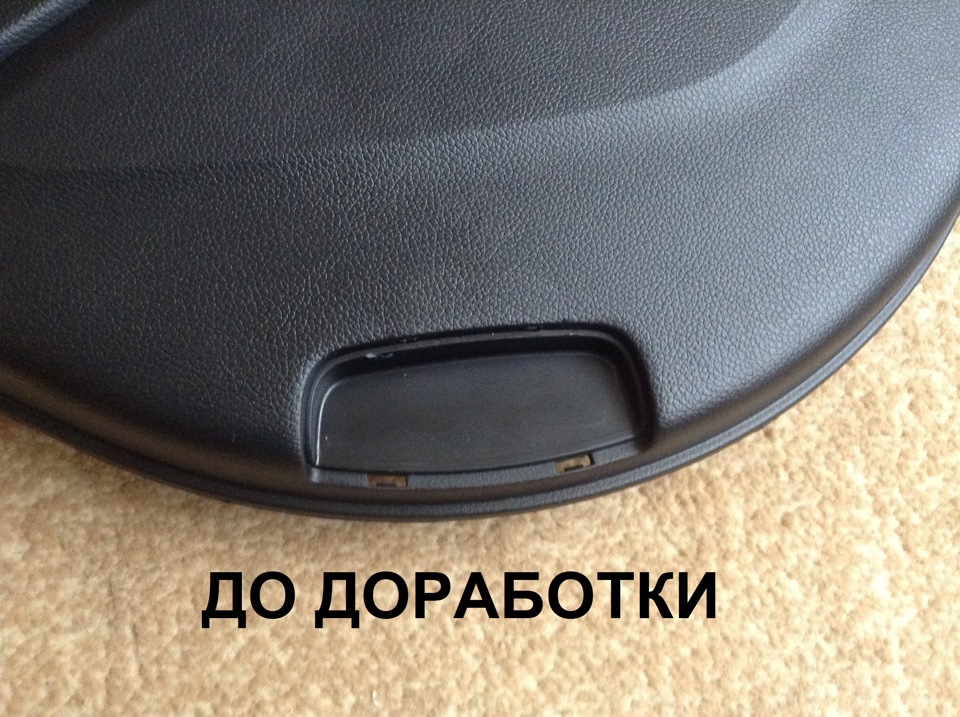

В передних дверях, красные катафоты я подсвечивал обычной SMD лентой.Два отрезка по три SMD.Но мне не понравилось, что видно точки через катафоты от диодов.По этому решил их утопить, точнее место где стоит катафот, утопить.

Читайте также:  Как прикрепить плинтус возле двери

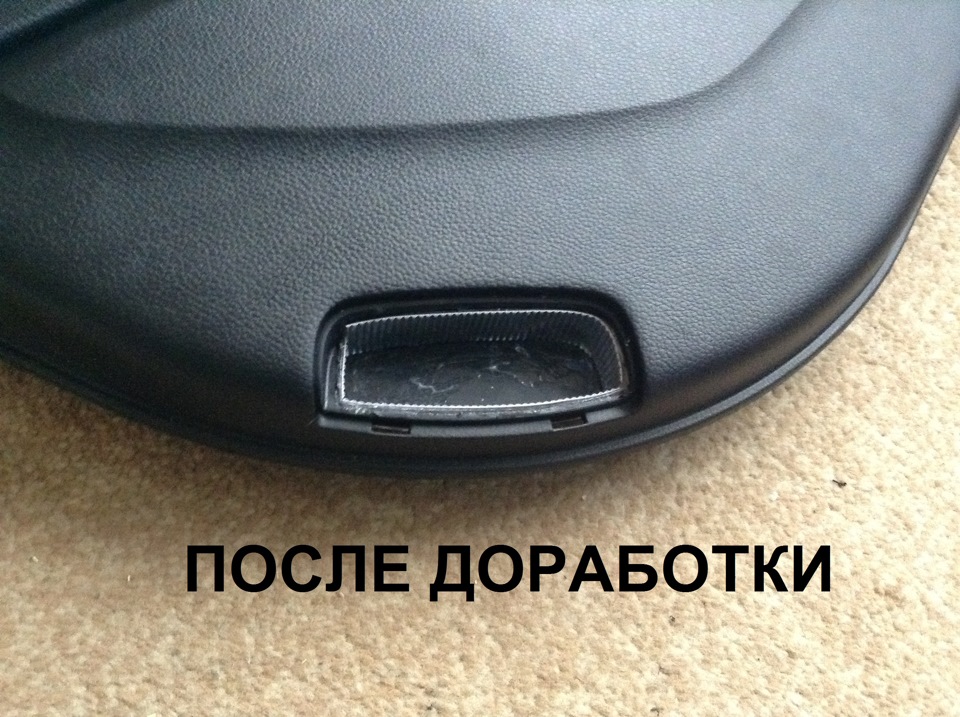

После доработки поставил диоды и всё равно были точки от них.А хотелось равномерного свечения.И в голову пришла идея.Я из оргстекла вырезал нужную мне заготовку и наклеил на неё светорассеивающую плёнку.Получилось, то что я и хотел.

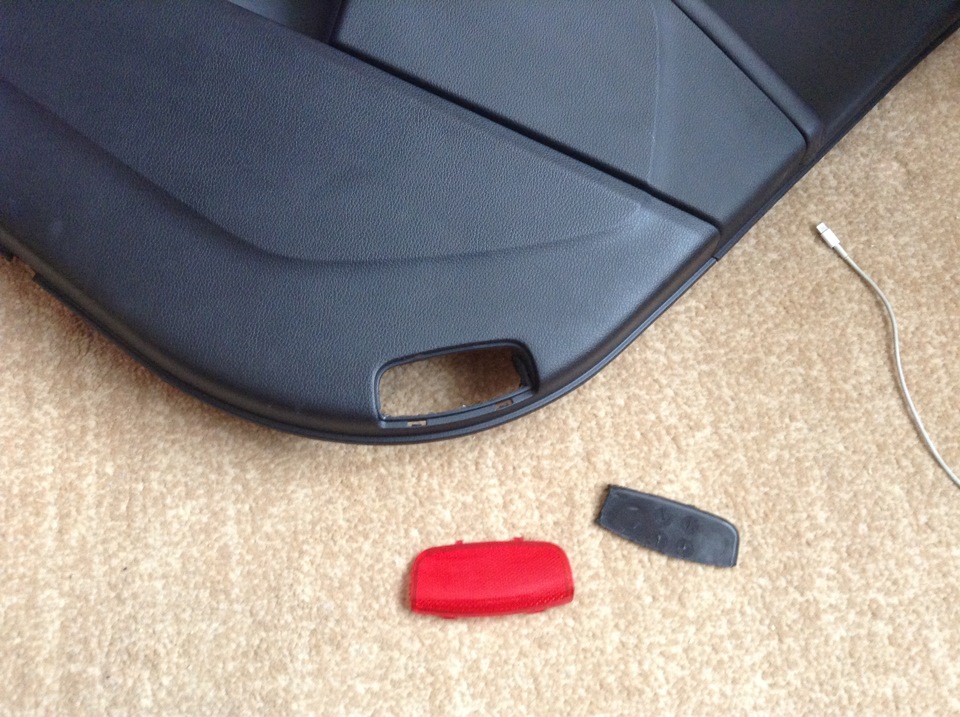

Далее разметил где будут стоять плафоны белого свечения на передних и задних, а так же красного на задних дверях.Вырезал и вставил плафоны.
Всё было готово.

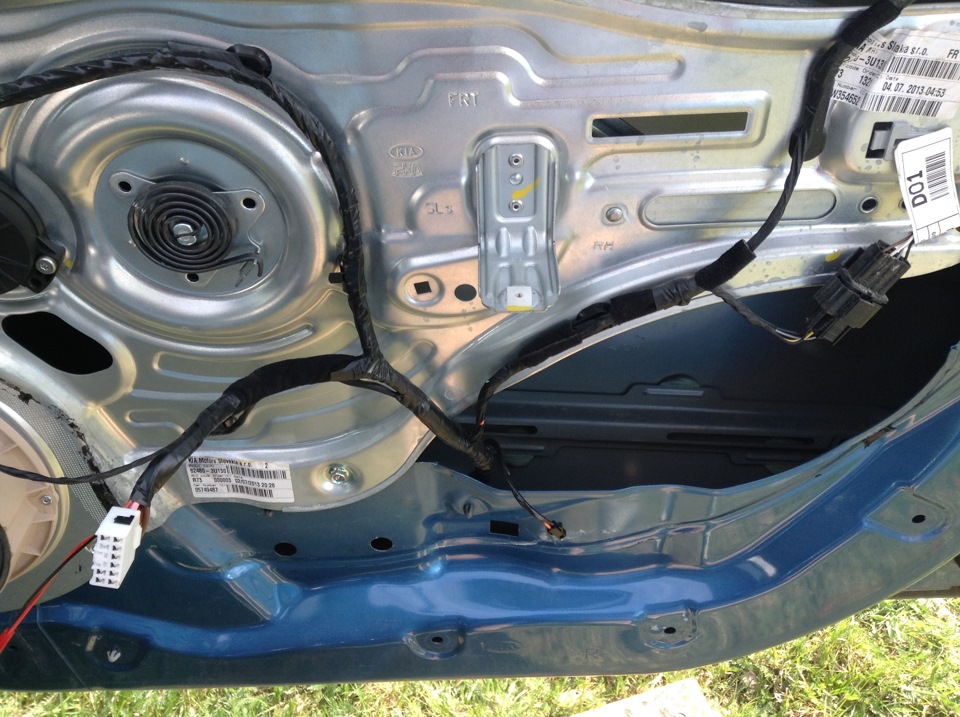

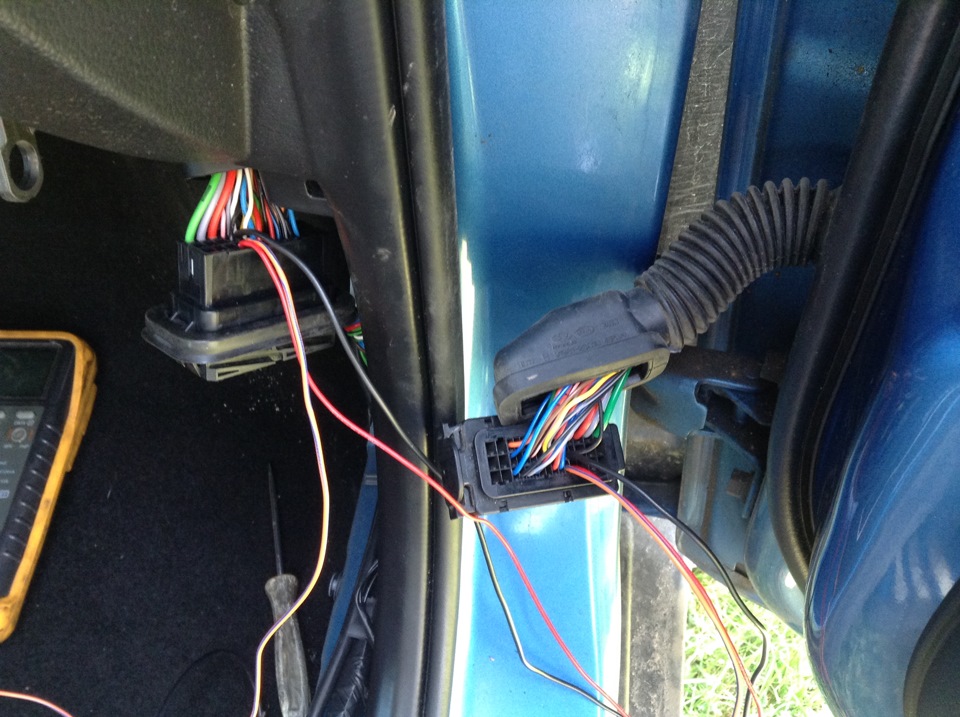

Теперь переходим на авто.Постоянный плюс, я взял с АКБ.»Минусы» брал для каждой двери от каждого своего концевика.Поснимал все панели и добрался для проводки(фоток нет).Протянул провода до разъёмов.Ну а дальше работа с разъёмами и проводкой в дверях.

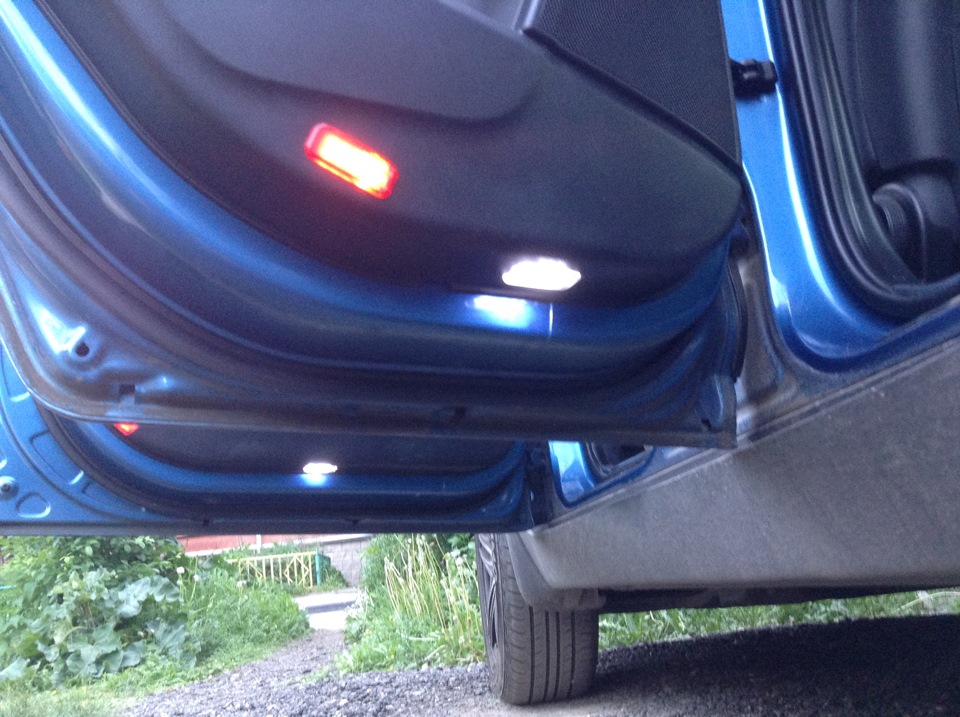

В итоге получилось вот так

Время на всё я затратил два с половиной дня.Делал не торопясь, всё соединения спаивал.
Мне понадобилось:
Пины — 8шт мама + 8шт папа
Регтайм 1-12(600сек) — 4шт
Реле 4х контактное — 4шт
Провода ПГВА 0,5 — красный, чёрный, зелёный
Плафон белый VAG — 4шт
Плафон красный VAG — 2шт
SMD лента красная — 4ре отрезка(по три светодиода)
SMD лампы — 6шт
Клей секунда, термопистолет, изолента, термоусадочная трубка, паяльник, припой, флюс, прямые руки.

ВИДЕО, для тех кому лень читать —

ПыСы 1 — Сразу же провёл в передние двери и зеркала проводку, чтоб в дальнейшем так же установить подсветку.Для этого один плафон есть, второй не как не получу.Подключение будет от саллонного света.Для этого мне понадобилось ещё по 8шт пинов(2шт разъёмы дверей+2шт разъёмов дверь/зеркало * 2шт передних дверей)
ПыСы 2 — Так же хочу сделать подсветку для ног в салоне с плавным включением и выключением.Для этого нужны ещё пины.Заказали их сразу группой. Но об этом в одной из следующих записях.

Читайте также:  Чем покрасить межкомнатную дверь эмаль

КРИТИКУЕМ, СПРАШИВАЕМ, СТАВИМ ЛАЙКИ.

Источник
