Как снять обшивку двери Форд Фиеста? Правильный демонтаж дверных карт Фиеста

Всем привет! Сегодня поговорим о дверях, вернее о дверных картах. В этой статье вы узнаете, как снять дверную карту на Форд Фиеста своими руками быстро и правильно, с минимальными потерями для себя и своей машины. Поехали!

Необходимость снятия дверных карт возникает довольно часто, от банальной замены динамиков до необходимости выполнения процедуры шумоизоляции дверей Форд Фиеста. Очень часто встречаются случаи, когда «Фиестоводам» приходится снимать дверные карты лишь для того, чтобы убрать шум или скрип, который возникает в результате трения или дребезжания дверных деталей. В общем, как бы то ни было, есть двери, есть карты и их необходимо снять.

Снимаем дверные карты Ford Fiesta. Пошаговая инструкция как снять обшивку двери своими руками

1. На передних дверях обшивка крепится четырьмя болтами, на фото можно увидеть расположение болтов.

2. Первым делом необходимо демонтировать катафот, под которым располагается болт под ключ на «10». Остальные крепежные болты откручиваем шестигранником.

3. Легким движением нажимаем на круглую заглушку в дверной ручке и поддеваем ее плоской отверткой, после чего нам становится доступен болт крепления, который необходимо открутить.

4. Далее процедура снятия обшивки дверей немного усложняется, т. к. потребуется разобрать облицовку дверной ручки. На ней есть две накладки, одна из которых — продольная, ее снимаем первой, поскольку не сняв ее, демонтировать нижнюю не выйдет. Поэтому снимаем первую накладку, крепится она на защелках.

5. Накладку необходимо снимать начиная с верха, далее плавно опускаемся вниз. Здесь самое главное не торопиться и делать все аккуратно, потому что пластиковые изделия очень хрупкие и их легко повредить.

6. Когда вы дошли до нижней облицовочной панели, ее необходимо поддеть и демонтировать.

7. Под нижней накладкой располагаются два последних болтика. Откручиваем их, отключаем питание стеклоподъемников и демонтируем блок управления стеклоподъемниками.

8. Когда карта висит лишь на одних клипсах, можете ее снять.

9. После того как карта демонтирована, отключаем от двери кулачок дверного замка. Проверьте состояние клипс, а также их комплектность.

10. Дальнейшая разборка двери или ее частей производится индивидуально для каждого, кто собирается менять ЭСП или клеить шумку придется продолжить демонтаж. А те, кому необходимо убрать скрип или заменить динамик, могут сделать это и так.

Как видите, снять дверную карту на Фиесте — это просто, достаточно просто знать, где находятся крепления и болты перед тем как снять обшивку двери своими руками. Спасибо за внимание, до новых встреч на Форд Матер — ремонт Ford своими руками. Пока.

Источник

17.12 Снятие и установка на место внутренней обшивки дверей

Снятие и установка на место внутренней обшивки дверей

ПОРЯДОК ВЫПОЛНЕНИЯ

11. На ранних моделях дверная панель будет обтянута пластиковой влагозащитной пленкой. Начав с какого-либо угла, осторожно отделите пленку от двери, следя за тем, чтобы она постоянно была туго натянутой, во избежание слипания. В идеале, после снятия пленка должна заменяться. Однако, в случае если старая пленка будет устанавливаться на место, подберите подходящее место, где пленка может быть подвешена за верхний край, до момента установки на место.
12. На поздних моделях дверь покрыта комбинацией из расширяющегося пенного материала и звукоизоляционной прокладки. И та и другая крепятся на месте с помощью стальных пружинных зажимов, которые должны сниматься осторожно, во избежание нанесения царапин на окрашенные поверхности, что может привести к коррозии металла конструкции.

1. Отсоедините отрицательный провод батареи и уберите его в сторону от клеммы.
2. Снимите винт крепления 2-цветной лампочки освещения салона при открывании двери на краю двери. Снимите линзы, отсоединив ведущий край от задней части кармана дверей.
3. Снимите крепежный винт с кожуха лампочки освещения салона при открывании двери.
4. Если снимается панель обшивки двери водителя, с помощью отвертки с плоским жалом, выковырните выключатель открывания крышки багажника / двери задка. Отсоедините электрический разъем и промаркируйте провода на стороне жгута для облегчения процедуры установки на место.
5. Выковырните пластиковую панель выключателя непосредственно под внутренней ручкой двери. На водительской двери, на панели, установлен выключатель электрических приводов зеркал, на обеих задних дверях, на панелях установлены выключатели электрического привода стекол (на передней пассажирской двери установлена глухая панель).
6. Снимите винт под панелью выключателя и снимите ободок ручки двери.
7. Выковырните пластиковые крышки в верхней и нижней части захватной ручки двери, затем, удалив крепежные винты снимите ручку. Обратите внимание, что на поздних моделях захватная ручка остается присоединенной к дверной панели, однако установочные винты должны быть сняты.
8. Удалите пластиковые крышки на обоих концах дверного кармана, затем ослабьте и снимите винты. Обратите внимание, что эти винты, на самом деле, крепят внутреннюю обшивку двери к корпусу двери, сам карман, при этом, остается присоединенным к панели.
9. С помощью инструмента с широким плоским лезвием (такой как филировочный нож), обернутым поливинилхлоридной лентой, извлеките вжимаемые шпилечные фиксаторы, крепящие наружный обод панели. Вставляйте инструмент с одной из сторон каждого фиксатора между панелью обшивки двери и дверью и осторожно приподнимайте панель до тех пор, пока фиксатор не отсоединится. (При установке панели на место, шпилечные фиксаторы, после совмещения со своими посадочными отверстиями, просто вжимаются внутрь этих отверстий).
10. Снимите панель с двери, извлекая отделочную полосу из оконного проема и продевая кнопку открывания замка через отверстие в верхней части панели.

Установка на место

Установка панели на место производится в порядке, обратном порядку снятия.

Процедура снятия панели внутренней обшивки задней двери, практически аналогична процедуре, описанной для передних дверей, за исключением того, что на поздних моделях внутрь панели вставлен вентилятор обдува стекол, во избежание их запотевания; при снятии панели не забудьте отсоединить электрический разъем вентилятора.

Источник

Снятие обивки двери
Кузов. Интерьер. Форд Фиеста 4

На автомобилях с электрическими стеклоподъемниками предварительно отсоедините провод от отрицательной клеммы аккумуляторной батареи.

1. Поднимите боковое стекло вверх до упора. Мелом отметьте положение ручки стеклоподъемника на обивке двери.

2. Снимите ручку стеклоподъемника. Для этого вставьте специальный инструмент или отвертку среднего размера между крышкой и осью ручки. Как правило, «открытая» сторона крепежной скобы находится со стороны ручки, но она может быть снята поворотом на угол 180°.

3. Выдавите крепежную скобу из паза.

4. Снимите ручку стеклоподъемника с оси.

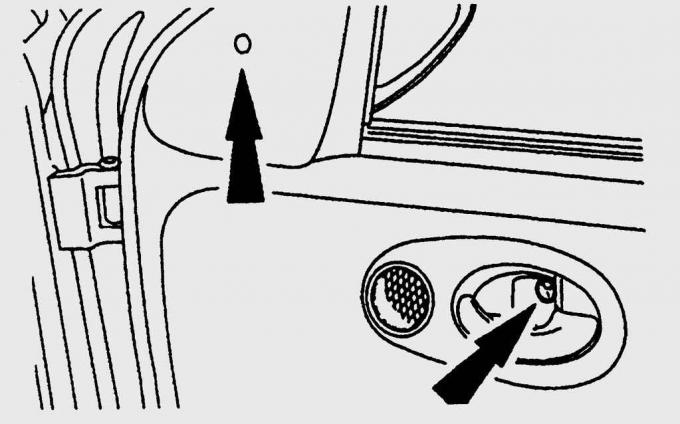

Рис. 16.24. Расположение винтов крепления панели обивки (верхняя стрелка) и облицовки внутренней ручки двери (нижняя стрелка)

5. Отверткой снимите панель обивки (рис. 16.24).

6. Отверткой с тонким лезвием снимите заглушки, расположенные в углублении облицовки внутренней ручки двери, и выверните винты. Опустите облицовку внутренней ручки вниз, вывесите ее и снимите через ручку.

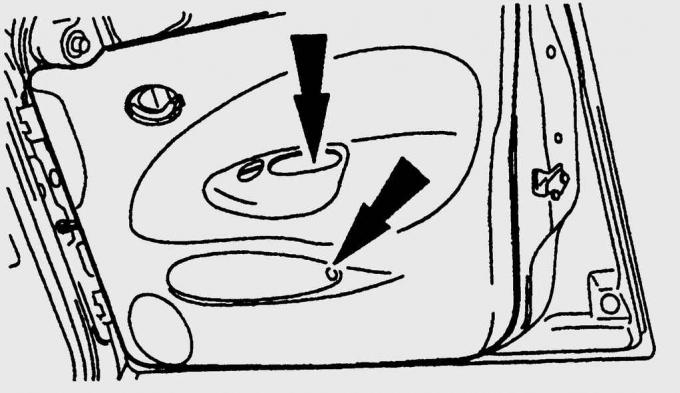

Рис. 16.25. Расположение винтов крепления обивки двери

7. Отверткой с тонким лезвием снимите заглушки и выверните винты крепления обивки (рис. 16.25).

8. Широким шпателем (подойдет и кухонная лопатка) отделите обивку по периметру двери от рамы и снимите ее. Не повредите влагозащитную пленку на двери, иначе при дождливой погоде вода попадет на обивку.

9. Снимите обивку двери и положите ее в чистое место. При необходимости отсоедините контактные разъемы динамиков и электрического стеклоподъемника.

10. Установка проводится в последовательности, обратной снятию.

11. Установите ручку стеклоподъемника в соответствии с ранее нанесенными метками и вставьте крепежную скобу.

Источник

Шумоизоляция дверей Форд Фиеста своими руками

Обесшумливание автомобиля важная и весьма нужная процедура. Благодаря правильной шумоизоляции можно улучшить комфорт салона автомобиля, утеплить кузов машины, а также устранить мелкие недочеты, как то: скрип или вибрация пластика.

Как правило, шумоизоляция автомобиля — это комплекс мероприятий, который включает в себя шумо- и виброизоляцию следующих частей кузова: пол, потолок, моторный отсек, колесные арки, двери и багажное отделение. Сегодня мы не будем делать полную шумоизоляцию всего кузова, речь пойдет исключительно о том, как сделать шумоизоляцию дверей на Ford Fiesta своими руками. Почему именно своими руками? Отвечу, дело в том, что данная процедура не представляет собой ничего сложного, при этом ее стоимость на СТО просто «заоблачная». Если вам не жалко нескольких десятков тысяч рублей, то можете в принципе не утруждать себя и предоставить это специалистам. Я же посчитал, что для меня это дорого, кроме того я уже имею опыт в подобного рода работе, в общем, решил делать все сам. Если интересно читайте, что из этого вышло.

Пошаговый фотоотчет как сделать шумоизоляцию дверей на Фиесте.

Для работы вам потребуется:

1. Виброизоляция, я использовал «ШумоFF 3М», ушло порядка 25 листов. Все зависит от размера листов и умения выклеивать «вибру».
2. Шумоизоляция, в моем случае это — Polifoam 6мм, для «шумки» моей Фиесты понадобилось 6 листов.
3. Также необходимо купить «Уайт-спирит».
4. Бытовой фен.
5. Валик для разглаживания выклеенных листов (желательно).
6. Отвертка типа TORX (звездочка).
7. Набор торцовых и накидных ключей.

1. Первое, что необходимо сделать это — открыть дверь и снять карту.

2. Дальше нужно отключить трос.

3. Аккуратно выкручиваем и отсоединяем динамик, используя TORX.

4. Открутите болты показанные на фото. Зеленым отмечены болты с которыми нет проблем, красным — болты с которыми придется помучиться.

5. Отключите мотор стеклоподъемника и снимите дверную карту.

6. Теперь, когда у нас имеется доступ непосредственно к двери, можно начинать выклейку шумоизоляции.

7. Перед началом выклейки необходимо все как следует обезжирить при помощи «Уайт-спирита».

8. Подготовьте виброизоляцию к выклейке. Для этого вам необходимо вырезать кусок необходимого размера и прогреть его, используя бытовой фен, или на крайний случай паяльной лампой.

9. Прогрели, можно выклеивать листы шумоизоляции на двери.

10. Когда «вибра» поклеена, можно браться за «шумку». Поверх виброизоляции клеим шумоизоляцию, только в этом случае ничего уже греть не нужно, достаточно лишь снять защитную пленку с клейкого слоя.

11. Теперь можно крепить все обратно, устанавливаем на место карту, моторчик и динамик.

12. В принципе можно было заканчивать, работа почти выполнена, однако я решил, что не помешает «сдобрить» оставшейся «виброй» проблемные места.

13. Также решил добавить антискрип возле зеркала, на всякий случай. После поклеил антискрип еще и на карту.

По завершению все необходимо собрать в обратном порядке. Собственно это и вся шумо- и виброизоляция Форд Фиеста. Осталось все подключить, собрать инструмент и испытать частично обесшумленный автомобиль на деле.
