Сигнализатор незакрытой двери своими руками

Сигнализатор открытой двери без радиодеталей

Простой и легкий способ создания сигнализации открытой двери для двери вашего автомобиля.

Материалы инструменты:

-обычный старый китайский будильник
-провода
-паяльник
-батарея

Процесс изготовления устройства сигнализации открытой двери.

Этот способ создания пищалки для двери действительно очень прост, так как не требует создания никаких схем, а значит технология доступна практически всем.

Основой для самоделки послужил стандартный старый будильник с довольно противным писклявым звонком. Как раз эта схема с пищалкой и понадобиться для создания сигнализатора двери.

Шаг первый: разборка будильника.

После этого основная часть устройства сигнализации будет уже готова к размещению в автомобиле. Чтобы оно подавало звуковой сигнал при открытой двери авто, устройство следует подсоединить к концевику дверцы. На картинке, расположенной ниже это схематично показано.

Шаг третий: установка устройства в автомобиль.

Источник

Сигнализатор открытой двери без радиодеталей

Автоэлектрика или как сделать пищалку для дверей. Нет, конечно радиодетали имеются, но в этот раз вам не надо паять никакую схему, есть вариант куда проще.

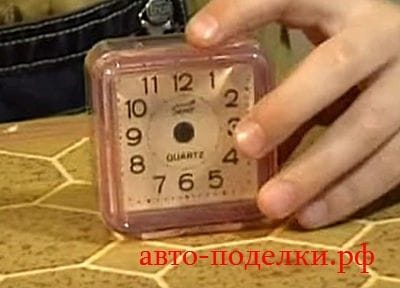

Итак, основой всех основ будет служить старый китайский будильник.

Мы его конечно же разбираем и видим небольшую схему с пищалкой.

На схеме также имеется два контакта, которые нам необходимы. Вот эти самые контакты и будем подсоединять в разрыв открытой двери автомобиля.

Итак сперва нам требуется взять паяльник и припаять два провода к этим контактам.

Всё готово, вернее пищальное устройство собрано, теперь нам необходимо подсоединить это всё к концевику двери, чтобы при открытии пищал наш будильник.

Жёлтый провод подсоединяем к одному из концевиков двери, а вот красный провод подсоединяем через резистор 10 КОМ, (он показан на рисунке), к плюсу питания, то есть к АКБ, а вот на постоянный или после включения зажигания (поворота ключа), это уже вы решайте сами.

2 Комментарии

Делал проще,чуть чуть другое хотя тоже вариант у кого есть будильник)) но подойдет и суда. Брал реле и простой зуммер, вскрыл верхнюю часть релюхи, вставил зуммер, запитал + зуммера от габаритов или ближнего (сработка на не выключение фар) минус от двери, при замыкании реле зуммер срабатывает. Тоже можно слепить и с дверью.

Все гениальное просто. Огромное спасибо за идею!

Источник

КАК СДЕЛАТЬ СИГНАЛИЗАЦИЮ В ДОМАШНИХ УСЛОВИЯХ?

В современном мире практически невозможно обойтись без средств охраны – особенно это актуально для защиты своего недвижимого имущества от грабителей, которые постоянно усовершенствуют способы проникновения в дом, квартиру, дачу или гараж. Для таких случаев эффективными являются электронные охранные системы в виде сигнализаций. Эти барьеры безопасности минимизируют вероятность кражи и позволяют владельцу недвижимости вовремя среагировать на опасную ситуацию. На сегодняшний день множество компаний предлагают широкий выбор многофункциональных сигнализаций, а также их установку и обслуживание. В зависимости от сложности используемого охранного комплекта будет зависеть и его стоимость, которая порой может быть достаточно большой. Если владелец дома не имеет возможности приобрести и установить дорогой охранный комплект, он задумывается о том, как сделать сигнализацию своими руками. Оказывается, это не такой уж и сложный процесс – важно хоть немного разбираться в электронике и электромонтажных работах, и смастерить сигнализацию не составит большого труда.

Преимущества самодельной сигнализации

Несмотря на то, что самодельная сигнализация, создается в домашних условиях, она владеет целым рядом преимуществ, которые позволяют ей конкурировать с заводскими системами безопасности.

Во-первых, наиболее простая домашняя сигнализация своими руками может реализовываться даже из подручных средств, которые имеются в домашнем хозяйстве. Практически у каждого дома найдется неиспользуемый мобильник, элементы исполнительных устройств различного бытового оборудования и пр. Если чего-то и не хватает, то его можно за копейки докупить на любом радиорынке. Финансовые затраты на охранную систему, созданную в домашних условиях минимальны.

Во-вторых, сигнализация самоделка может в любой момент легко изменяться конструкционно и модернизироваться под изменившиеся условия эксплуатации на объекте. Не с каждой заводской охранной системой можно будет это сделать.

Недостатки

Каким хорошим не был бы свой проект охранной сигнализации, она не лишена недостатков. К основным из них следует отнести следующие:

  • отсутствие встроенных систем защиты от различных приспособлений, которые используются злоумышленниками для отключения сигнализаций;
  • невозможность подключения таких устройств к системам безопасности охранных компаний;
  • самостоятельно сложно реализовать сложные охранные конфигурации, которые включают в свой состав широкий спектр охранных и функциональных датчиков, исполнительных устройств;
  • самодельная простая сигнализация не поддерживает возможность ведения аудио- и видеоконтроля с охраняемого объекта;
  • без базовых знаний электроники сделать собственную охранную систему не получится.

Какие виды сигнализации можно сделать своими руками?

В домашних условиях самостоятельно можно реализовать несколько вариантов охранных систем, которые позволят решить конкретные задачи по защите недвижимости.

  • Сигнализация на основе датчика движения

Простая сигнализация в квартиру своими руками может создаваться на основе обычного датчика движения, которым комплектуются осветительные системы, устанавливаемые в подъездах и на лестничных площадках. Если к такому датчику вместо осветительного элемента подключить сирену, то получится элементарная охранная система, которая звуковым сигналом будет предупреждать о том, что в охраняемой зоне кто-то находится.

Для тех, кто не хочет «ломать голову» как сделать самодельную сигнализацию и какие для этого устройства использовать, можно воспользоваться готовыми комплектами, которые продаются на каждом радиорынке. Нужно будет только составить схему охраняемых зон и приобрести для этого соответствующие датчики и исполнительные устройства. В дальнейшем придется выполнить монтаж купленных элементов и настроить их на выполнение соответствующих функций охраны.

  • Сигнализация на основе магнитоконтактных датчиков
Читайте также:  Через какое время можно открывать дверь монтажная пена

Для тех, кто задумывается о том, как сделать сигнализацию в домашних условиях, которая будет реагировать на вскрытие дверей и окон вариант на магнитоконтактных датчиках будет оптимальным решением. Отличительной особенность таких датчиков является то, что они включают в свой состав два элемента – собственно основу датчика и магнит, которые должны пребывать в прямом контакте. Как только этот контакт будет нарушен, произойдет срабатывание подключенного к датчику светозвукового устройства.

Используя старый неиспользуемый мобильник, может быть создана высокоэффективная самодельная охранная сигнализация, использующая возможности GSM-связи. С помощью такой охранной системы можно будет не только приводить в действие подключенные к ней исполнительные устройства, а также оповещать владельца дома об опасности через канал мобильной связи, посылая на его мобильное устройство СМС-сообщение или осуществляя дозвон.

Для тех, кто не знает, как сделать сигнализацию своими руками и временно не может позволить приобрести готовую, может установить имитатор наличия охранной системы. Для реализации элементарной схемы имитатора сигнализации потребуется всего лишь светодиодный индикатор, две пальчиковые батарейки, токоограничивающий резистор и корпус для расположения перечисленных элементов. Свечение светодиода будет свидетельствовать о том, что объект пребывает на охране – это должно отпугивать воров. Но длительное время полагаться на охрану с помощью такого муляжа не стоить – лучше разобраться, как сделать сигнализацию своими руками или приобрести ее в магазине.

Оборудование для сбора сигнализации в домашних условиях

Простая сигнализация для дома может быть построена с применением следующего комплекта устройств:

  • набор датчиков – для простой охранной системы это могут быть устройства контроля движения на объекте, а также датчики открытия;
  • сирена и светоизлучающие устройства – они будут сигнализировать о срабатывании охранного датчика;
  • обычный выключатель – применяется для отключения сигнализации;
  • автономные источники питания – это могут быть аккумуляторы или батарейки, которые будут поддерживать функционирование сигнализации при отсутствии питания во внешней сети;
  • мобильный телефон – нужен в том случае, когда создается охранная сигнализация для дома с функцией оповещения владельца на его мобильные устройства;
  • набор инструментов, для монтажных работ, проводники, монтажные элементы – с их помощью будет осуществлена сборка и монтаж сигнализации в домашних условиях.

Процесс создания сигнализации

Начало работ по разработке собственной охранной системы должно начинаться из создания проекта будущей сигнализации. Именно от него будет зависеть, как сделать сигнализацию дома, чтобы она обеспечивала защиту всех потенциально опасных зон. После составления детального плана следует позаботиться о наличии требуемых устройств и деталей, некоторые из них могут быть дома, а кое-какие придется докупить.

На начальном этапе производится установка соответствующих датчиков по периметру объекта, как это было запланировано в проекте.

Обратите внимание!
Чтобы при их срабатывании охранная сигнализация выполняла свои функции, к датчикам подключаются исполнительные устройства и механизмы.

Они могут подключаться через специально подготовленную схему, которая включает в свой состав электронный таймер задержки включения и коммутационные реле. В таком случае охранная система своими руками будет срабатывать не сразу, а через установленный промежуток времени, который нужен для того, чтобы владелец квартиры мог снять ее с охраны. Для этой процедуры нужно установить обычный кнопочный выключатель, который нужно располагать в срытом месте, чтобы вор не смог самостоятельно отключить охрану до включения сирены.

Один вариант создания сигнализации своими руками:

Источник

Приспособления для защиты двери от взлома

Авторизация на сайте

В обычной современной квартире входная дверь представляет собой деревянный каркас, обшитый с двух сторон фанерой или оргалитом. Выломать ее или выдавить вместе с коробкой не представляет большого труда. Словом, надо подумать, как ее укрепить. Советуем поступить так. Снимите дверь с петель, положите горизонтально на два табурета и аккуратно, с помощью стамески, отделите верхний лист дверной обшивки. Теперь предстоит заполнить внутреннее пространство каркаса. Для этого понадобятся обрезные доски или брус соответствующей толщины. Соберите их в единый блок и вставьте в свободное пространство. Крепится блок гвоздями или длинными шурупами через торец каркаса. Все стыки дополнительно промажьте столярным клеем. А когда клей высохнет, прибейте верхний лист дверной обшивки. Дверь готова, можно ставить ее на место.

Постарайтесь сразу устранить и ряд мелких дефектов. Излишнее трение можно устранить, натерев поверхности хозяйственным мылом. Если и этого будет недостаточно, кромку двери выравнивают рубанком. Но сначала проверьте, не слабо ли привинчены петли. Быть может, трение вызвало опускание двери. Потуже заверните шурупы. А если они проворачиваются, не держатся в коробке, заменяйте на более длинные или вставьте в отверстия на столярном клею или ПВА деревянные пробки и спустя время, после высыхания, вновь завинтите шурупы. Дверь можно еще приподнять, поставив между элементами петель проволочные шайбы.

Повесив дверь на петли, проверьте ее работу. Она должна легко закрываться и не касаться косяка.

Следующий этап — укрепление замка. Приготовьте два стальных или алюминиевых листа толщиной 1,5-2мм. Размеры их выберите с тем расчетом, чтобы закрыть место установки замка (рис.1). Лист, располагаемый изнутри, должен быть шире на толщину двери и согнут под углом 90 градусов. Разметка отверстий соответствует размерам и конфигурации язычков замочных скважин и ручек. Наложив листы на дверь, стяните их струбциной и просверлите сквозные отверстия. Затем в отверстиях наружного листа нарежьте резьбу. А на внутреннем рассверлите их на 0,5 мм и прозенкуйте. Словом, наложите листы на дверь и стяните винтами. Проверьте работу замков и устраните, если это будет необходимо, заедание.

Читайте также:  Чем разукрасить межкомнатные двери

Дверной косяк, прилегающий к двери со стороны замков, можно укрепить металлическим уголком, согнутым из стальной полосы толщиной 1-1,5 мм. Перед установкой в нем выбирают отверстия под язычки замков и крепежные отверстия. Устанавливают уголок на шурупах длиной 35-40 мм впотай.

Для укрепления дверной коробки заготовьте четыре стальных штыря диаметром 8-10 мм и длиной 200 мм, два отрезка металлической трубки с внутренним диаметром 15-20 мм и длиной 25-30 мм. Длинным победитовым сверлом в косяке просверлите отверстия диаметром 8-10 мм и глубиной 200 мм и забейте в них металлические штыри (рис.2). Штыри, забитые в косяке со стороны петель, должны выступать на 10 мм. Затем в торце двери напротив штырей просверлите отверстия под наружный диаметр трубок. Забейте их в торец. При закрывании двери штыри должны беспрепятственно входить в них (рис. 1)

Трубки можно заменить стальными пластинами с отверстиями под штыри (рис.4). Такое нехитрое приспособление не позволит ни снять закрытую дверь с петель, ни отжать.

Расскажем и о другом способе крепления. В коробке и стене напротив друг друга сверлятся сквозные отверстия. В них вставляются стальные болты подходящей длины и диаметром 8-10 мм. Гайки болтов должны быть законтрены с внутренней стороны двери. Болты стягиваются мягкой стальной проволокой с внутренней и наружной сторон. Под проволочные стяжки в стене необходимо продолбить пазы, которые затем заштукатуриваются раствором и шпаклевкой (рис. 3).

Ну и, наконец, запомните простую и полезную истину: чем больше в дверях и квартире замков, тем труднее в нее чужаку попасть.

ДОПОЛНИТЕЛЬНЫЕ ДВЕРНЫЕ ЗАМКИ

Нестандартные (самодельные или сделанные на заказ) замки открываются, намного труднее. А если они имеют две-три степени защиты, то открыть их может только владелец, имеющий ключ.

Небольшая оговорка. Если у нас установлена железная входная дверь, то вскрыть се с помощью ломика (фомки) нельзя. Деревянная (даже массивная) дверь против ломика не устоит. Что можно сделать для надежного укрепления деревянной двери? Ее оборудуют следующим образом. Косяк двери (дверную коробку) усиливают с обеих сторон стальным уголком 45х40 (45х45,40х25) так, как это показано на рис. 1 ,а. Крепящие болты (с шагом 30- 40 см) должны быть надежно закреплены в стене. Лучше поставить их па эпоксидной шпаклевке.

Сами двери дополнительно укрепляют тремя поперечными стальными полосами I с каждой стороны двери (рис. 1,6). Из этой же полосы делают накладки 2. Полосы с шагом 20 — 25 см стягивают болтами диаметром 6 — 8 мм с полукруглой головкой без шлица. Если таких болтов нет, то поступают следующим образом. Во внешних полосах посадочные отверстия под болты разделывают так, как это показано на рис. 1,п. Под шляпку каждого болта ставят шпильку диаметром не меньше 2 мм. Гайки располагают на внутренней стороне двери.

Замки крепит непосредственно к полосе 1. поэтому полосы 1 (или одна из них) должны иметь ширину, зависящую от конструкции замка. После установки замков дверь обивают (утепляют) и тем самым скрывают результаты работы.

Далее о замках. Однажды автору пришлось выслушать откровение бывшего «медвежатника», в то время — слесаря-сантехника. Он, который мог открыть любой стандартный замок за считанные минуты, спасовал: не мог открыть врезной внутренний замок, ключ от которого был потерян хозяйкой. Посетив эту квартиру через некоторое время (необходимо было отремонтировать что-то из сантехники), он первым делом рассмотрел замок. Что же обнаружилось? Замок, врезанный в дверь, законтрен в положении *открыто*. За дверью же установлен накладной замок (рис. 2,а). Ключ проходил сквозь первый замок и открывал второй.

Если не законтрить первый замок в положении «открыто», то опытный взломщик обнаружит эту уловку и все поймет. Чтобы ввести вторую степень защиты, необходимо лишь навесить на накладной замок слегка подпружиненную шторку 1 (рис. 2,6) из листового металла толщиной 0,8 — 1,0 мм. Ее можно сдвинуть в сторону, если ключ 2 имеет специально сделанный скос 3. Упор 4 фиксирует шторку 1 в таком положении, чтобы скос 3 ключа 2 мог сдвинуть (повернуть) шторку I вправо и попасть в накладной замок.

Один из нестандартных замков (рис. 3,а) имеет своеобразный ключ 10 с загнутой бородкой. Работает замок следующим образом (крышка замка условно снята). Чтобы открыть замок, вставляют КЛЮЧ бородкой вниз, вводят его в замок так, чтобы бородка ключа вышла наружу с другой стороны. Поворачивают ключ по часовой стрелке примерно на 135° и подают его на себя. При этом бородка ключа входит в отверстие 1 задвижки 5. Поворачивая ключ по часовой стрелке, сдвигаем задвижку вправо и открываем замок.

Рассмотрим конструкцию замка. Если замок устанавливают на стальной полосе 1 (рис. 1,6), то она будет служить основанием замка. На полосе 1 (рис. 3,а) заклепками 2 закреплены две проушины 3 и 4 из листовой стали толщиной 2,5-3,0 мм. В проушинах 3 И 4 может двигаться задвижка 5 сечением 35×4 мм. Движение последней ограничено и обоих направлениях стержнем 6 диаметром 8- 10 мм. Он при-креплен к стальной полосе I и привернут к проушине 4 гайкой 7. Задвижка 5 имеет прорезь 8, в которой пропущен стержень 6.

Для открывания и закрывания замка изнутри помещения имеется стержень-рукоятка 9, который ходит в прорези крышки. В крышке имеется еще один вырез (на рис. 3, а он дан штрихпунктирном) для манипуляции с ключом при открывании и закрывании замка.

Читайте также:  Чем обшивают дверь железную

Одной степенью защиты этого замка является форма ключа 10. Установив на замке специальный фиксатор задвижки (рис. 3,6), мы введем еще одну степень защиты. Фиксатор закреплен с другой стороны полосы 1 и утоплен в самой двери (дверь деревянная). К полосе 1 на двух винтах с пружинными шайбами установлено основание 2. Металлический шток 3 фиксатора одним своим концом входит в перегородку 4 (основание, как и перегородка, сделано из листовой стали толщиной около 1 мм). Другим концом шток 3 входит в отверстие полосы 1 и задвижки 5 (замок закрыт и задвижку 5 сдвинуть невозможно). При открывании замка в отверстие задвижки с внутренней стороны входит бородка ключа 6, утапливает шток 3 фиксатора, сжимая пружину, и освобождает задвижку 5. Замок можно открывать.

Если вы хотите иметь замок, запирающий обе стороны двери, то в этом случае подойдет замок, изображенный на рис. 4,а. Две длинные задвижки I и 2 мо тут двигаться в трех проушинах 3.

Правая задвижка составная, спаренная или склепанная из двух отрезков (соединение их показано на рис 4,а звездочкой). Задвижки 1 и 2 стальные сечением 50х4 мм. Проушины (верхние накладки) делают из листовой стали толщиной около 2 мм.

В обеих задвижка 1 и 2 посередине имеются отверстия 4 и 5 с зубцами. Причем зубцы у задвижки 1 расположены сверху, а у задвижки 2 — снизу. С зубцами обеих задвижек 1 и 2 находится в зацеплении зубчатый барабан 6. Он выточен из стали на токарном станке. Зубья барабана 6 проточены фрезой тол шиной 4 мм. Все размеры барабана даны на рис. 4,6. Круглое отверстие в барабане б, помеченное звездочкой (с помощью надфилей), обрабатывают на квадрат. Это приемное отверстие для ключа. Оно может иметь и другую конфигурацию.

Шейки зубчатого барабана сделаны так, что с одной стороны шейка заподлицо входит в отверстие полосы 7 (основание замка), а с другой стороны — заподлицо в верхнюю пластину средней проушины 3.

Зубчатый барабан, зубья которого немного завалены, вращается четырехгранным ключом 8. Причем при повороте его по часовой стрелке задвижка 2 имеет вправо, а задвижка I — влево. Копны обеих задвижек выдвигаются из крайних проушин 3 и заходят в соответствующие отверстия в косяке. Дверь окажется надежно закрытой.

Для полной гарантии от излома деревянной двери ставят замки с так называемой наклонной щеколдой. Два таких замка приведены ниже. Особенностью таких замков является то, что щеколда закрытого замка надежно закреплена в замке и в косяке двери. Так что злоумышленник, действующий ломиком, должен разорвать стальную щеколду замка, а это ему не под силу.

Первый замок с накидной щеколдой изображен на рис. 5,а. На основании 1 на четырех заклепках 2 каждая установлены две проушины 3 и 4. Верхние накладки у проушин делают из стального листа толщиной 2,5 — 3,0 мм. В проушинах 3 и 4 может двигаться накидная щеколда 5 сечением 40×4 мм. Движение этой щеколды вправо и влево ограничено стержнем 6 (диаметр его не менее 8 мм), он надежно закреплен в основании 1 и в проушине 4. В щеколде 5 имеется соответствующее отверстие 7.

В накидной щеколде 5 сделано три запила. Первый 8 — для ключа, второй 9 — для фиксации щеколды 5 в замке, третий 10 — для накидывания щеколды 5 на стержень 11 (стальной, диаметром не менее 8 мм), надежно закрепленный в косяке двери.

На рис. 5 замок закрыт. При проворачивании ключа 12 по часовой стрелке щеколда 5 сначала подымается вверх. При этом она выйдет из зацепления со стержнем 11 и фиксатором 9. Затем уйдет вправо и откроет дверь.

Первая степень защиты этого замка — нестандартный ключ. Вторая — специальный стопор 13, фиксирующий щеколду 5 в нижнем (закрытом) положении. На рис. 5, а отверстие 13 (откуда выдвигается стопор) заштриховано. Место, куда выведено устройство открывания стопора, должно быть замаскировано. Например, это обычный длинный винт. В двери сверлят отверстие (рис. 5, б). В него запрессовывают втулку I с резьбой. Во втулку 1 ввертывают винт 2. Отверстие в двери маскируют вставкой 3: трубочкой из тонкого листового металла с припаянной к ней шляпкой от декоративного гвоздя (этими же гвоздями обита вся дверь).

Устройство срабатывания стопора может иметь много вариантов. Здесь можно использовать боуденовский тросик, электромагнит и т.п.

Второй замок с накидной щеколдой (рис. 6,а) имеет оригинальный привод. Основа его — усеченная шестерня 1. На рисунке замок закрыт. Если ввести ключ 2 в четырехугольное отверстие шестерни 1 (отверстие в ней может быть треугольным, овальным и другим в зависимости от принятой формы ключами вращать его против часовой стрелки, то щеколда 3 сначала подымается и выйдет из зацепления со стержнем 4 (укрепленным в косяке двери) и фиксатором 5. Затем она будет двигаться влево, пока не откроется дверь.

Стопор замка (вторая степень защиты) изображен на рис. 6,6. На торце усеченной шестерни 1 закреплена шайба 2 с небольшим центральным отверстием. К ней прижимается плоская пружина 3. Одним концом пружина закреплена на крышке замка. На другом конце она имеет стопорящий зуб 4 (в крышке для него имеется отверстие), который фиксирует усеченную шестерню, не давая открыть замок. При введении ключа в замок тонкий стерженек 6 ключа (рис. б,а) подымет пружину 3, и стопорящий зуб 4 освободит усеченную шестерню 1, позволяя открыть замок.

На всех замках надо предусмотреть устройства, стопорящие засов (щеколду) в ночное время. Замки должны иметь стержень-рукоятку (см. рис. 3, а) для открывания и закрывания замка изнутри помещения.

Источник
