Что такое обсада и зачем она нужна — самое полное руководство

Обсадная коробка по своей сути – это защитный элемент в конструкции оконного или дверного проема, который обеспечивает сохранность геометрии окон/дверей. Обсада или окосячка в деревянном доме – этакий буфер между тяжелой «живой» стеной и хрупким стеклом. Правильная обсада прослужит столько же лет, что и сам дом.

Необходимость в обсаде проемов обусловлена самой природой деревянного дома. Объясним подробнее – подавляющее большинство срубов/брусовых домов строят из древесины естественной влажности (то есть бревна перед строительством никто специально не сушит). Эта древесина начинает постепенно высыхать, при этом уменьшаясь в размерах. Соответственно стены «садятся» по высоте.

Процесс усадки дома длится годами. Но даже через 3-5 лет никто не возьмется гарантировать, что проемы не поведет в будущем. Поэтому с давних времен окна и двери в деревянных домах устанавливались с обсадными коробами – их тогда называли колодами.

Картина Василия Максимова «Внутренний вид избы», 1869 год — дверь в обсаде из бревна.

Современная обсада – технологичная вещь, отлично приспособленная для установки пластиковых и алюминиевых окон, тяжелых балконных блоков, металлических входных дверей. Рассмотрим подробнее, какие виды обсады сейчас популярны, способы ее изготовления, схему установки в проемах.

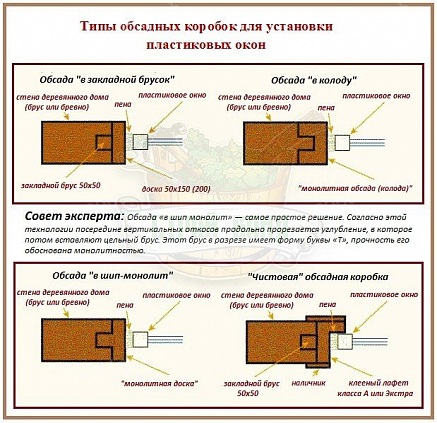

Виды обсады

Классическая обсадная колодка выглядит с торца как буква «П». Сейчас такая форма обсады тоже остается самой популярной. В брусовых домах с нетолстыми стенами стала популярной обсада буквой «Т». Отдельно стоит выделить обсаду в закладной (черепной) брусок. Это 3 основных вида обсадных коробок.

Для каждого из этих видов также разработаны разные геометрии профилей – с выборкой четверти или без нее, с косиной, под старину. По способам обработки и назначению также выделяют черновую и чистовую обсады, еврообсаду, силовую, арочную, из лафета, под старину, из фанеры. Есть даже комбинированные варианты, когда внешний слой изделия изготавливается из ценных пород древесины.

Рассмотрим подробно каждый вид обсады.

Обсада буквой «П»

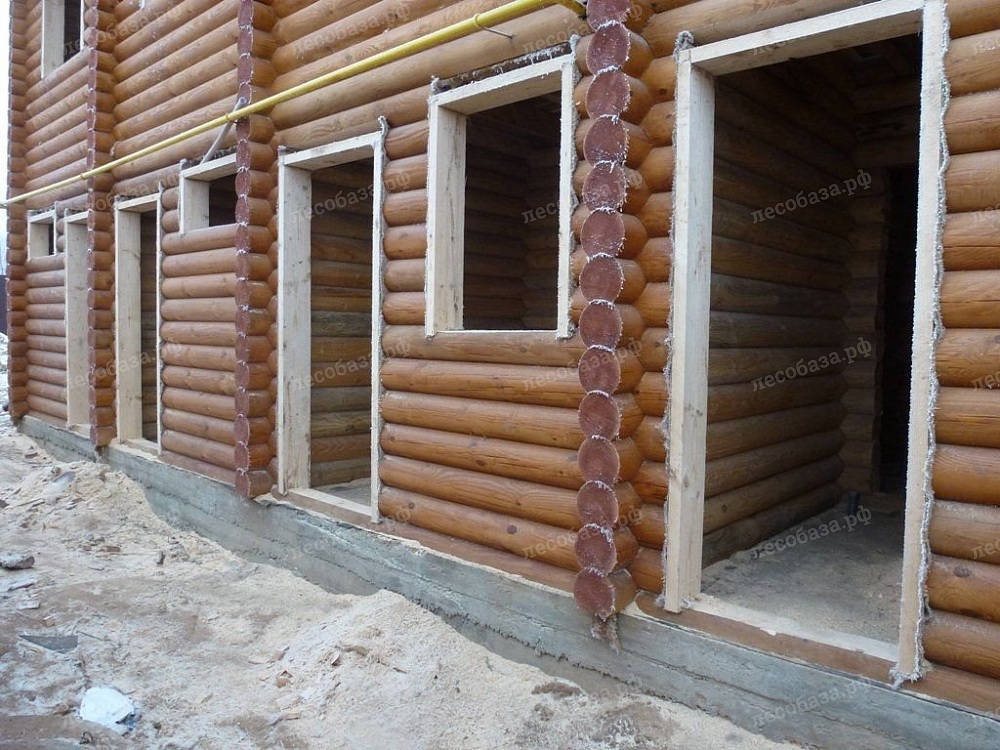

Проверенная веками форма обсадной коробки. Крепкая, надежная. Устанавливается чаще всего в рубленых срубах и домах из оцилиндрованного бревна. Обычно с внешней стороны обсады выбирается четверть под установку оконной или дверной рамы.

Требует формирования шипа в стене.

Обсада буквой «Т»

Т-обсада появилась на рынке относительно недавно, когда на рынок вышел профилированный брус с зарезанными чашами. В торцах проемов таких домокомплектов с завода уже выбирался паз.

Применяется Т-вид в основном в брусовых домах с толщиной стен 100-150 мм, срубах из оцилиндрованного бревна небольшого диаметра. Требует выборки паза в стене. В качественной Т-окосячке шип вклеен в тело, что многократно увеличивает жесткость изделия. Еще лучше, когда шип с основной являются единым целым.

Обсада в закладной (черепной) брусок

Неполноценная обсадная коробка Т-типа. Закладной брусок обычно применяют на этапе рубки или сборки сруба, чтобы не перекосило проемы. После завершения строительства к этому брусу саморезами прикрепляется широкая доска, к которой и крепится рама (оконная, дверная).

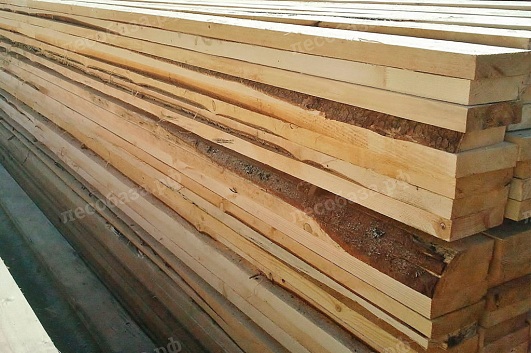

Если использовать обычный пиломатериал с рынка (не камерной сушки), то большая вероятность попасть в будущем на переделку. Причины: брусок зажимается и искривляется при усадке сруба, что приводит к его заклиниваю в пазе и останавливает усадку. Доску ведет при высыхании — как следствие перекашивает раму. Брусок прижимается к доске только в местах крепления саморезами — он изгибается относительно них, обсада начинает продуваться.

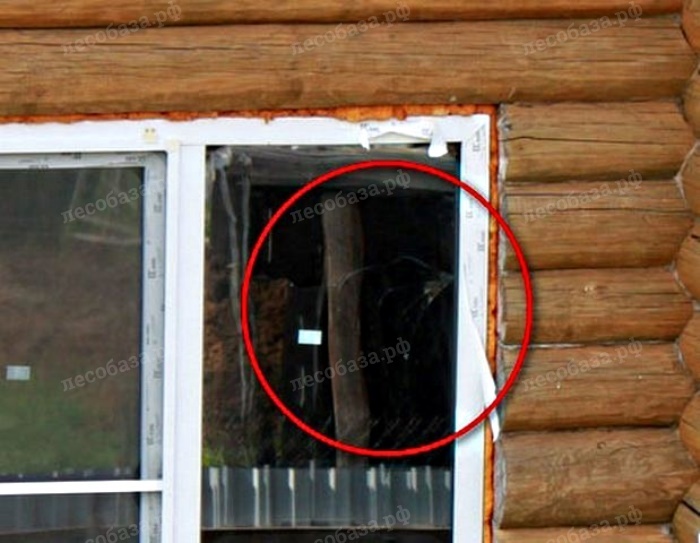

Из практики нашей компании — в год наши бригады переделывают до 80 чужих объектов, где окна и двери устанавливали в закладной брусок. На фото — реальный случай.

Черновая обсада (под отделку)

Недорогой вариант окосячки для срубов и брусовых домов, где планируется дальнейшая отделка. Все части обсады могут быть изготовлены из массива или клеевым способом, шлифовка изделий не производится. Форма профиля Т или П, четверть не выбирается. Пластиковые окна ставятся на установочный профиль, подоконник пластиковый, откосы, как правило, тоже из ПВХ. Внутри и снаружи проем отделывается наличниками.

Окно устанавливается на плоскость (без выборки паза).

Чистовая из массива

Должна изготавливаться только из качественной и сухой древесины. Чаще всего из обычной сосны после принудильной сушки, карельской сосны, кедра, лиственницы, сухарника КЕЛО. Форма профиля П-типа, с выбором четверти или без нее. Отлично смотрится в срубах ручной рубки, домах из толстых бревен, лафета.

Еврообсада (чистовая клеевая)

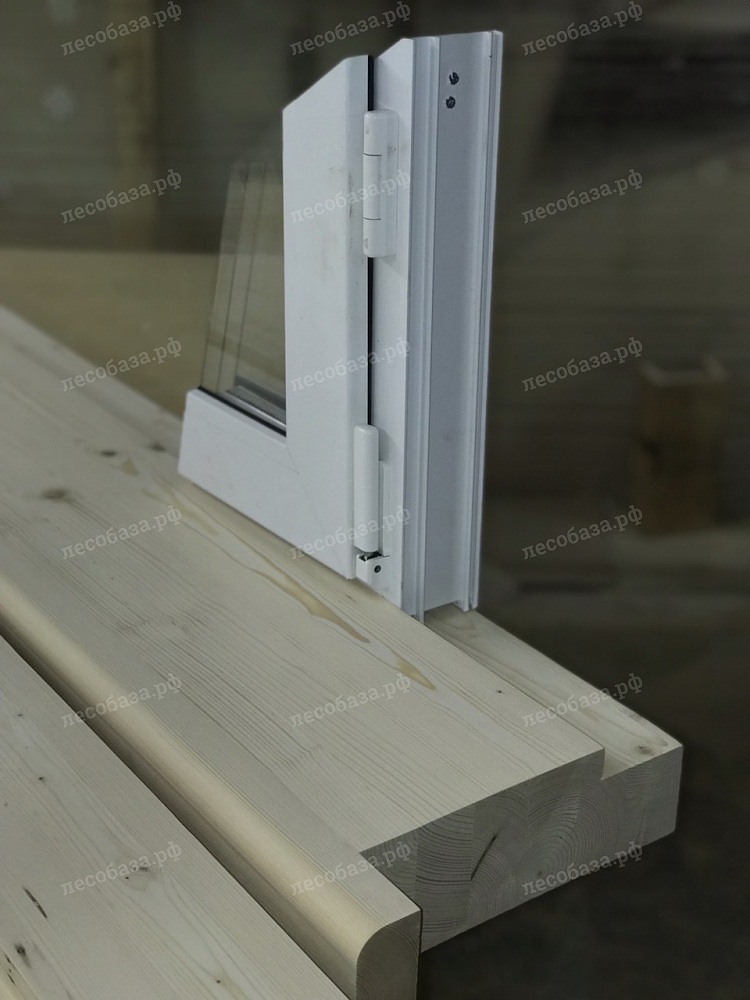

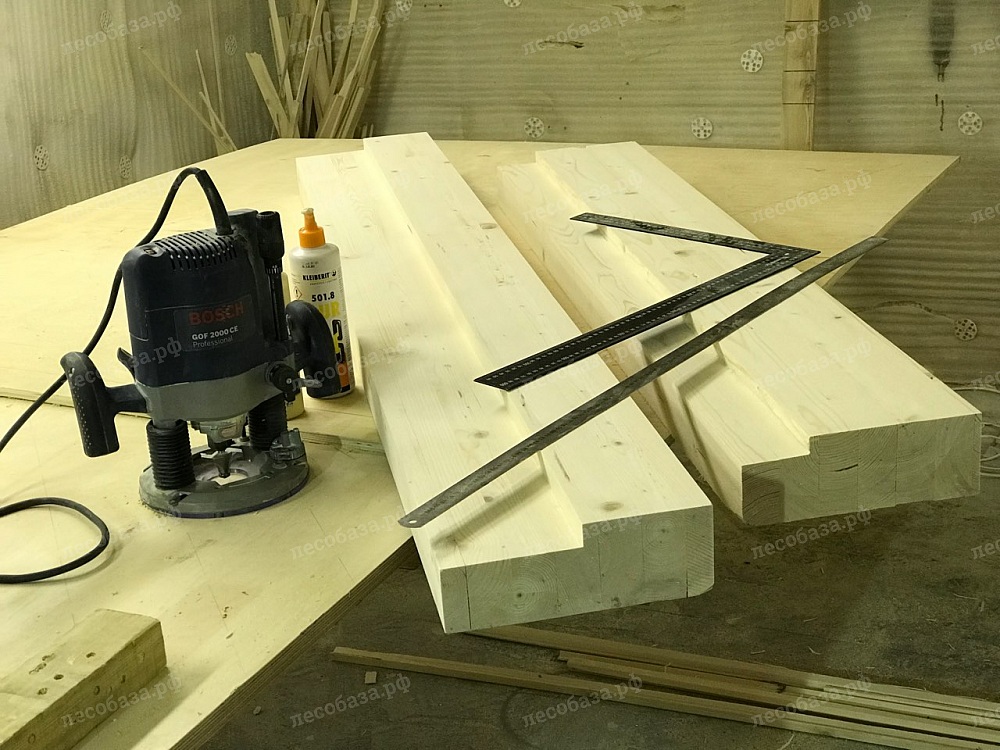

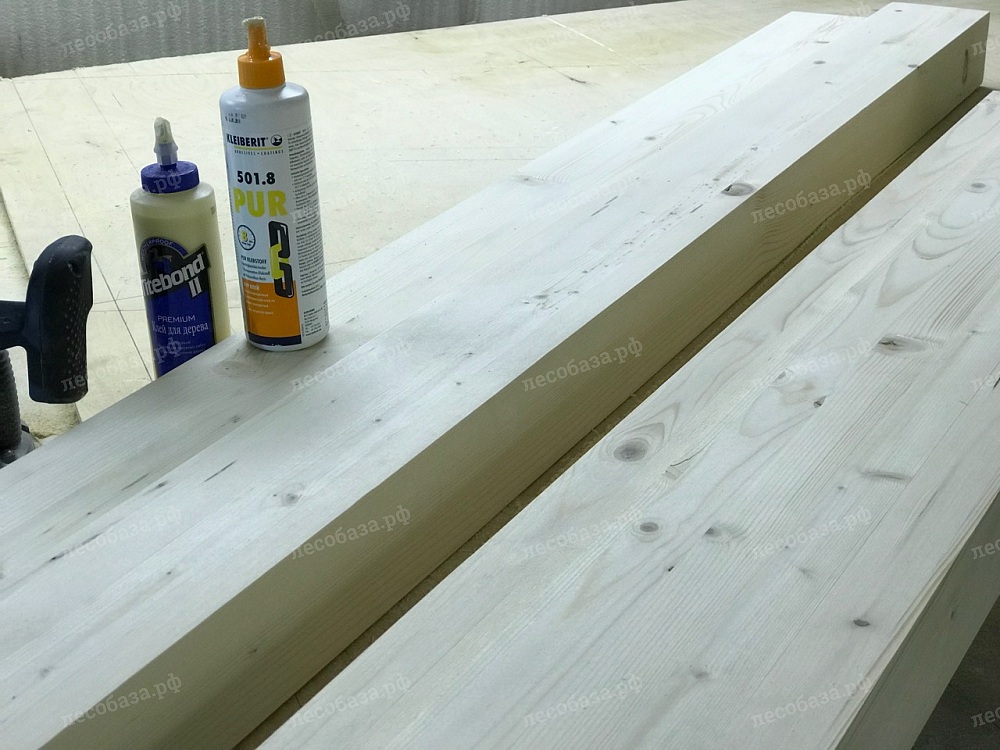

Популярный вариант чистовой обсадной коробки (не требующей отделки откосов). Изготавливается наборноклеевым способом из сухих брусков — склеиваются в пласть (с сучками) или в микрошип (без сучков). Профиль еврообсады может быть П и Т типа, прямой или с расширением внутрь проема, с четвертью или без нее.

Обсада из лафета под старину

Обсадная коробка из лафета КЕЛО — для статусных домов и бань, охотничьих домиков. Не требует установки наличников — шов между обсадой и стеной конопатится и закрывается декоративным канатом. Видимая часть обсады искусно состарена (обжиг, браширование). Профиль обсады П-типа, варианты с выборкой четверти или без нее, с расширением проемов внутрь дома.

Обсада под старину (с наличниками)

Классическая еврообсада обжигается и состаривается методом браширования (при обработке удаляются мягкие волокна верхнего слоя, поверхность становится шероховатой, но полированной). Возможен профиль Т и П типа, выборка четверти, расширение проема. Деревянные наличники выполняются в таком же стиле.

Комбинированная обсада

Основа изделия изготавливается из массива сосны, а верхний слой из наборноклеевой плиты, которая может быть выполнена из сосны, дуба, бука, ценных пород древесины. Комбинированная обсада удачно сочетает приятную цену и эстетический внешний вид. Профиль такой обсады может быть П и Т типа.

Обсада из фанеры

Технология изготовления обсадной коробки из фанеры также же, как у LVL бруса. Листы фанеры склеиваются надежно. Шип в Т-профиле может дополнительно фиксироваться саморезами.

Обсада из фанеры вполне может быть использована в качестве черновой (под отделку).

Источник

Расчет размеров проемов под окосячку. Чертежи окосячки.

Первое, что надо сделать при остеклении деревянного дома — выбрать желаемые размеры окон. При наличии проекта дома эти размеры берутся из «Спецификации заполнения оконных и дверных проемов», но никто не может Вам помешать изменить эти размеры в желаемую для Вас сторону.

Рекомендации по выбору размеров окон

• Нижний край проема обычно располагается так, чтобы высота подоконника от чистого пола составляла 900-1100 мм.
• От верхнего края проема до балок перекрытия должно оставаться минимум одно бревно или брус.
• От левого и правого краев проема до углов помещения должно оставаться минимум 150-200 мм, рекомендуемое расстояние — 500 мм.

Для примера рассчитаем необходимый размер проема под окно шириной 800 мм и высотой 1000 мм.

Для начала нам потребуется определить размер усадочного зазора между верхним краем окосячки и стеной. Если дом построен менее пяти лет назад, то размер усадочного зазора будет составлять:

• Для дома из бревна: 120 мм.
• Для дома из массива бруса: 80 мм.
• Для дома из клееного бруса: 50 мм.

Если окна устанавливаются в дом, которому более пяти лет, то размер усадочного зазора можно принять равным 50 мм. Также определяемся с размерами других зазоров:

• Монтажные зазоры между окном и окосячкой как по высоте, так и по ширине принимаем равными 15 мм на сторону.
• Монтажные зазоры между окосячкой и стеной снизу, слева и справа также принимаем равными 15 мм на сторону.
• Усадочный зазор между окосячкой и стеной сверху примем равным 50 мм.

Ширина проема для нашего примера будет составлять 800 (окно) + 30 (монтажные зазоры окно-окосячка) + 60 (окосячка) + 30 (монтажные зазоры окосячка-стена) = 920 мм.

Высота проема для окна ОСП с подставочным профилем будет составлять 1030 (окно + подставочный) + 30 (монтажные зазоры окно-окосячка) + 60 (окосячка) + 15 (монтажный зазор окосячка-стена снизу) + 50 (усадочный зазор окосячка-стена сверху) = 1185 мм.

Высота проема для окна ОСП без подставочного профиля или для Евроокна будет составлять 1000 (окно) + 30 (монтажные зазоры окно-окосячка) + 60 (окосячка) + 15 (монтажный зазор окосячка-стена снизу) + 50 (усадочный зазор окосячка-стена сверху) = 1155 мм.

Чертеж 1. Установка деревянного окна ОСП в окосячку с подоконником и подставочным профилем.

Красным цветом выделены размеры зазоров, синим — окосячки.

При данном варианте монтажа швы между окном и окосячкой слева, справа и сверху закрываются галтелями, а швы между окосячкой и стеной — наличниками шириной обычно 120 мм. Наличник под подоконником может быть другой ширины по Вашему желанию, например, 70 или 90 мм. Отлив в этом случае крепится к подставочному профилю и его край сверху прикрывает окно, что исключает затекание воды под отлив.

Чертеж 2. Установка деревянного окна ОСП в окосячку без подоконника и подставочного профиля.

В этом варианте нижний шов между окном и окосячкой также закрывается галтелью. Наличник внизу обычно ставится такой же ширины, как и остальные — 120 мм. Минусом такого способа является крепление отлива к окну, что не исключает попадание в стык между ним и окном воды. Для предотвращения протекания рекомендуем в этом месте использовать бесцветный силиконовый герметик. Также следует обратить внимание на то, чтобы отлив не перекрывал водоотводные отверстия в нижнем брусе коробки окна ОСП.

Чертеж 3. Установка деревянного Евроокна в окосячку с подоконником.

Монтаж производится аналогично указанному на Чертеже 1 за исключением того, что паз под подоконник выполнен фрезерованием в нижнем брусе окна. В том же брусе со стороны улицы выполнен и паз под отлив, поэтому в случае Евроокон затекание воды под отлив будет отсутствовать.

Чертеж 4. Установка деревянного Евроокна в окосячку без подоконника.

Монтаж производится аналогично указанному на Чертеже 2 за исключением того, что паз под подоконник фрезероваться не будет — не забудьте это указать при заказе евроокон.

Чертежи монтажа окон в окосячку в формате PDF

Источник

Виды и размеры окосячки в деревянном доме

Что же такое окосячка и для чего она нужна?

ПРОМО Нужен монтаж обсадной коробки?

У наших специалистов большой опыт конструктивных работ по домоустройству и внутренней организации помещений в загородных домах, квартирах.

Строительно-монтажный отдел Лесобаза.рф

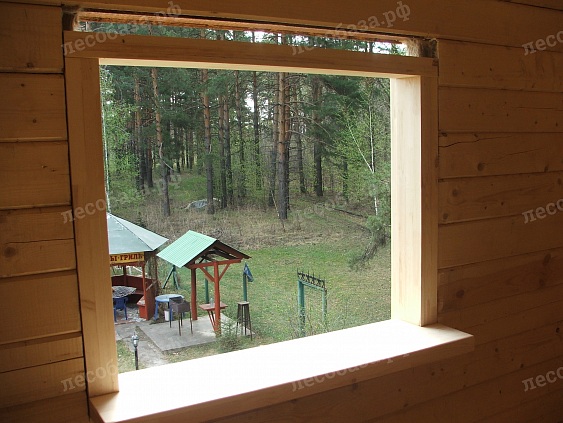

Что бы избежать нарушений в проемах деревянного дома и защитить будущие окна и двери от деформации, устанавливают деревянные обсады.

ПРОМО Наша столярная фабрика выпускает фальшбалки из массива дерева и МДФ.

Г/П/О-образные, разных размеров.

А ещё мы их брашируем (искусственно состариваем), красим в цвет под Ваш интерьер. Многолетний опыт и разнообразие изделий даёт нам право считаться одними из лидеров в данном направлении. И покраска у нас мебельного качества! Убедитесь сами!

Столярная фабрика Лесобаза.рф

Окосячка выполняет сдерживающую функцию, усиливает герметичность между конструкциями, удерживает венцы сруба.

Обсада(окосячка) выполняется из дерева, в виде короба и далее вставляется в оконный или дверной проем. Бревно удерживается и дает минимальную нагрузку, будущая конструкция останется в целостности. Любые варианты обсады должны быть крепкими, поэтому деревянный брус отлично подойдет для изготовления различных видов окосячки.

Установка в проем не зависимо от выбора окосячки выполняется в отстоявшемся доме более года. Для чего это делается?
Всем известно, что бревенчатый дом должен какое-то время отстояться, для того что бы бревно дало усадку. Чаще это правило относится к рубленным домам, где бревна подбираются по калибру, их сохраняют в естественном, изначальном виде. Для строительства дома материал используют естественной влажности, а также уже просушенный на производстве. Так же некоторые варианты обсады применяют в каркасных и других домах.
Какие же бывают виды обсады в деревянном доме?

Для начала устанавливаются обсадные коробки с компенсационным зазором. Это связано с тем что дереву свойственно разбухать и давать усадку в зависимости от погодных условий, и так может продолжаться около шести лет. На этом этапе начинается выбор окосячки.

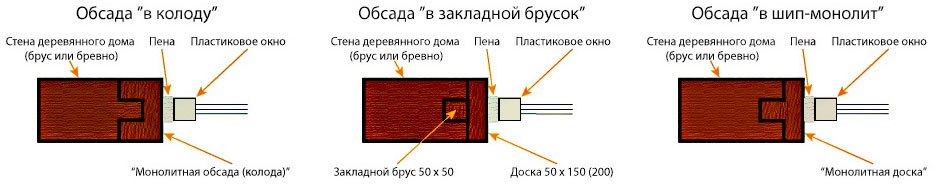

Виды обсады:
— с закладным брусом;
— обсада в шип;
— обсада в паз;
И еще виды окосячки в деревянном доме могут различаться на черновые и чистовые.

Базовая черновая обсада используется в домах, где предполагается дальнейшая отделка. Это достаточно экономичный вариант, который предполагает дальнейшее использование отделочных материалов для создания эстетичного вида. Для черновой окосячки используют обрезной брус естественной влажности.

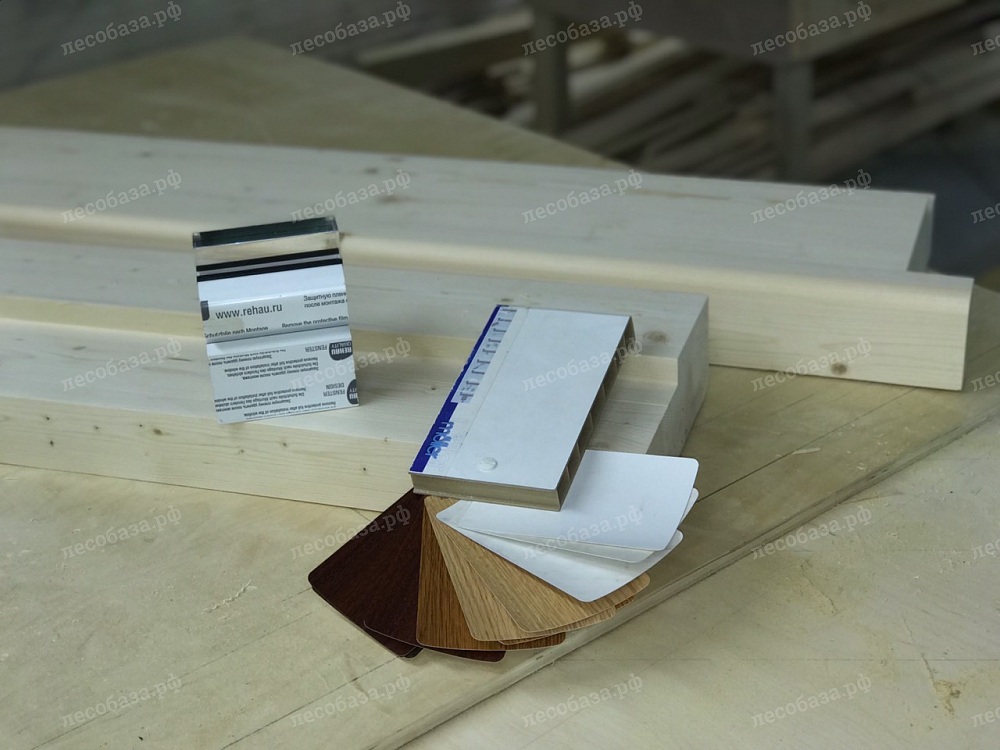

Если Ваш дом из бревна или бруса, то в этом случае стоит сразу установить чистовую обсаду. Прежде всего для нее используют сухой, строганный материал. В нашем интернет магазине Лесобаза.рф Вы найдете все виды древесины, которая может понадобиться для самостоятельного изготовления обсады.

Разберем подробно виды обсады.

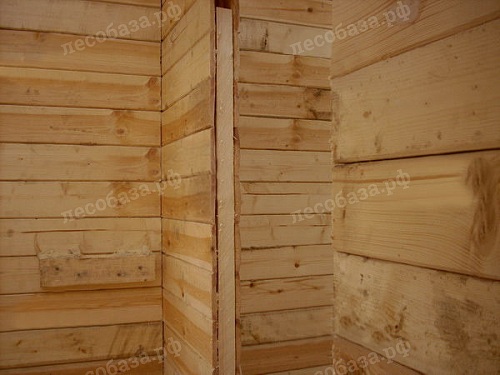

Обсада с закладным брусом.

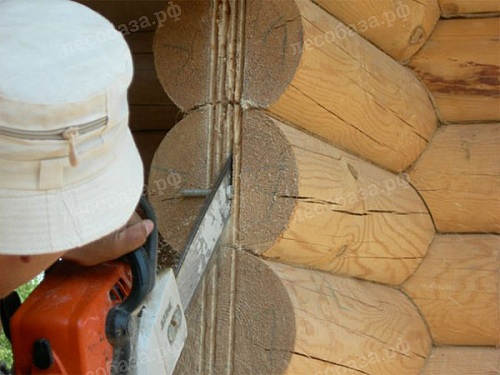

Для вертикального скольжения обсады, во внутренней стороне бревна вырезается паз глубиной и шириной 5см и закладывают в паз квадратного сечения брусок. Далее собственно собирают окосячку из обычной прямой доски и вставляют в проем. Все стыки утепляют джутовым или льняным волокном. Важно оставить зазор между верхней доской и основным брусок, расстояние составляет ок 6-8 см. Обсада крепится к закладным брускам и к нижнему венцу.

Обсада в шип.
Сечение напоминает, как и в обсаде с закладным брусом, только конструкция выполняется сразу по типу Т-образной. Принцип монтажа отличается тем, что для начала устанавливаются Т-образные стороны в предварительно утепленные пазы и распираются нижней доской или подоконником, а только потом закрепляется конструкция вершинником.
Обсада в паз напоминает П-образную форму. В бревне вырезают выступ, после чего на него монтируются боковые колоды. Выступы служат направляющими, по которым и будет двигаться обсада. Далее монтаж, как и в шип, принцип не меняется.
По верхнему краю во всех случаях оставляйте зазор, в который проложите утеплитель.

Размеры окосячки подбираются к будущим окнам и дверям. Выгоднее использовать стандартные размеры, а не подгонять и заказывать индивидуально под проем.

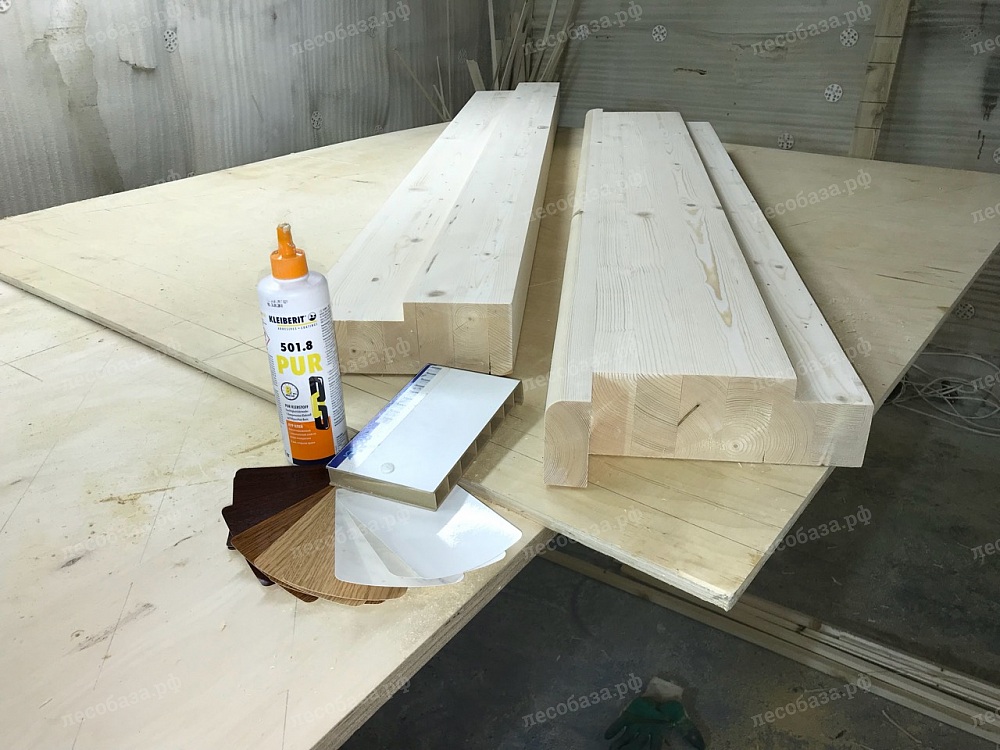

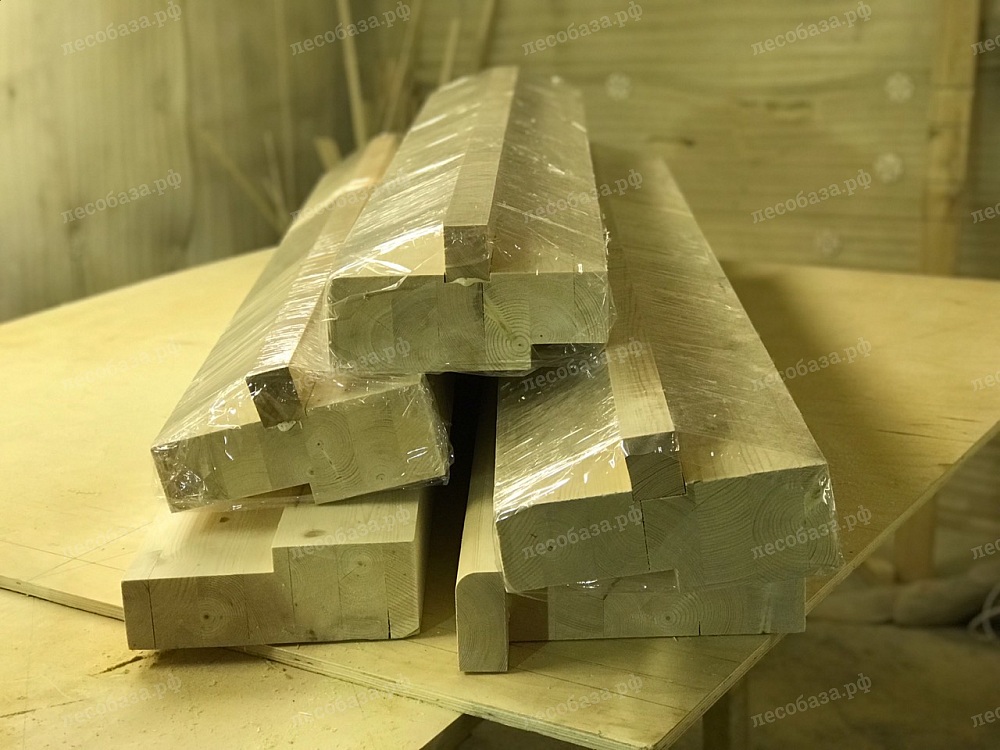

В интернет-магазине Лесобаза.рф Вы можете заказать изготовление профессиональными столярами чистовую обсаду любого типа, на объекте Вам понадобится только монтаж. По всем вопросам обращайтесь к специалистам компании Лесобаза.рф
