Вкладка «Пользовательские» (диалоговое окно «Параметры»)

Автор:

Список параметров

Отображаются следующие параметры.

Соответствие стандартам Windows

Управление событиями, происходящими при нажатии клавиш и щелчке правой кнопкой мыши.

Редактирование по двукратному нажатию

Определение действия по редактированию, выполняемого при двойном нажатии левой кнопки мыши в области рисования.

(системная переменная DBLCLKEDIT)

Контекстные меню в области рисования

Управляет доступностью контекстных меню (стандартного, режимов редактирования и команд) в области рисования.

(системная переменная SHORTCUTMENU)

Если флажок снят, щелчок правой кнопкой мыши воспринимается как нажатие клавиши ENTER.

Адаптации правой кнопки мыши

Отображение диалогового окна «Настройка правой кнопки мыши». В этом диалоговом окне можно задать дополнительные параметры поведения программы по щелчку правой кнопкой мыши. (системная переменная SHORTCUTMENU)

Масштаб вставки

Управляет масштабом по умолчанию при вставке блоков и чертежей.

Единицы исходного чертежа

Устанавливает единицы измерения исходного содержимого, если значение переменной INSUNITS равно 0.

(системная переменная INSUNITSDEFSOURCE)

Если выбрано «Не заданы», масштабирование объекта при вставке не выполняется.

Единицы целевого чертежа

Устанавливает единицы измерения в целевом чертеже, если значение переменной INSUNITS равно 0.

(системная переменная INSUNITSDEFTARGET)

Задание параметров для полей.

Показывать задний план

Управляет отображением полей на сером фоне.

(системная переменная FIELDDISPLAY)

Если флажок не установлен, поля отображаются на том же фоне, как и любой другой текст.

Отображение диалогового окна «Настройка обновления полей». (системная переменная FIELDEVAL)

Ввод координат

Управление приоритетом ввода координат в командную строку над текущими режимами привязки.

(системная переменная OSNAPCOORD)

Корректировка введенных с клавиатуры значений координат с учетом текущих режимов объектной привязки. (системная переменная OSNAPCOORD = 0)

Использование координат, введенных с клавиатуры (без применения к ним объектной привязки). (системная переменная OSNAPCOORD = 1)

С клавиатуры (кроме пакетов)

Использование координат, введенных с клавиатуры (без применения к ним объектной привязки) во всех случаях, кроме выполнения пакетных файлов. (системная переменная OSNAPCOORD = 2)

Ассоциативные размеры

Определяет, какие размерные объекты создаются ассоциативные или неассоциативные (как в прежних версиях).

Делать новые размеры ассоциативными

Создание ассоциативных размеров с автоматической настройкой местоположения, ориентации и величин измерений при изменении связанных с ними геометрических объектов. (системная переменная DIMASSOC)

Гиперссылка

Управление свойствами отображения гиперссылок.

Курсор, подсказки и контекстное меню

Управляет отображением курсора, подсказок и контекстного меню для гиперссылок.

Контекстное меню обеспечивает дополнительные параметры, вызываемые щелчком правой кнопки мыши в области рисования после того, как выбран объект с гиперссылкой.

Отменить/Повторить

Управляет отменой и повтором операции при масштабировании и панорамировании.

Объединить команды зумирования и панорамирования

Объединение нескольких последовательных команд зумирования и панорамирования в одну операцию при выполнении операций отмены или повтора.

Объединение изменений свойств слоев, выполненных в окне Диспетчера свойств слоев.

Настройки редактора блоков

Отображение диалогового окна настроек редактора блоков. Это диалоговое окно используется для управления настройками среды в редакторе блоков.

Веса линий

Отображение диалогового окна «Параметры весов линий». Диалоговое окно используется для задания параметров весов линий (свойства, значение по умолчанию, текущий вес линий).

Список масштабов по умолчанию

Отображение диалогового окна «Список масштабов по умолчанию», где можно работать со списком стандартных масштабов, который отображается в нескольких диалоговых окнах, связанных с видовыми экранами листов и выводом на печать. Можно удалить все пользовательские масштабы и восстановить список масштабов, принятый по умолчанию.

Источник

AutoCAD

Автор:

В некоторых командах используются стандартные диалоговые окна выбора файлов, с помощью которых можно выполнять навигацию по локальным и сетевым дискам, а также по серверам FTP и папкам в Интернете для выбора файлов. Диалоговые окна могут несколько отличаться от приведенного описания, но, как правило, содержат следующие параметры:

Список параметров

Отображаются следующие параметры.

Хранилища информации

Обеспечивает быстрый доступ к предварительно указанным папкам. Порядок значков в списке хранилищ информации можно менять путем перетаскивания. Чтобы добавить новый значок в список хранилищ информации, перетащите папку из списка. Изменения, внесенные в список хранилищ информации, учитываются во всех стандартных диалоговых окнах выбора файла.

Autodesk 360 Отображение документов и папок в учетной записи Autodesk. Журнал

Список ссылок на файлы, которые последними обрабатывались посредством данного диалогового окна. Рекомендуется периодически удалять из журнала неиспользуемые ссылки. Для этого следует открыть журнал, выделить неиспользуемые ссылки в списке файлов и нажать кнопку «Удалить». Чтобы упорядочить ярлыки по дате, следует выбрать «Виды» «Подробности», а затем выбрать столбец «Изменен» в списке «Файлы».

Отображение содержимого папки » Личная» (или » Мои документы«) для профиля текущего пользователя.

Переход в папку «Избранное» для профиля текущего пользователя. В этой папке хранятся ярлыки файлов и папок, которые были добавлены в «Избранное» с помощью пункта меню «Сервис» «Добавить в Избранное» данного диалогового окна.

Переход на FTP-узлы, доступные для посещения. Их содержимое отображается непосредственно в файловой области окна. Чтобы добавить в этот список новый FTP-адрес или изменить параметры уже существующего FTP-адреса, в диалоговом окне выберите «Сервис» «Добавить/изменить FTP-адреса».

Переход в папки, расположенные на системном рабочем столе.

Доступ к проектам, хранящимся на Web-сайте Buzzsaw. Buzzsaw является защищенной сетевой службой для сотрудничества и управления проектами. Эта служба позволяет различным группам разработчиков обмениваться проектной информацией. Для использования программного обеспечения Buzzsaw необходимо иметь учетную запись для управления проектами или получить доступ подписчика к веб-узлу Buzzsaw. Если пользователь еще не зарегистрирован на Buzzsaw, при выборе хранилища «Buzzsaw» отображается диалоговое окно «Выбор шаблона», где можно добавить ярлык папки Buzzsaw. Если дважды нажать «Добавить ярлык папки Buzzsaw», откроется диалоговое окно «Вход на веб-узел Buzzsaw», где можно подписаться на пробное бесплатное использование службы в течение 30 дней. При первом посещении Buzzsaw открывается обозреватель, в который загружается главная страница управления проектами. Если пользователь уже имеет учетную запись для управления проектами, выбрав «Buzzsaw» можно просмотреть все веб-узлы проектов в списке.

Папка

Имя текущей папки или диска. Чтобы просмотреть иерархический путь к текущей папке и получить возможность перехода вверх/вниз по структуре папок, а также на другие диски (в том числе сетевые), FTP-серверы и веб-папки ( Веб-папки или Мое сетевое окружение, в зависимости от установленной операционной системы), следует нажать расположенную рядом стрелку-треугольник. Веб-папки можно создавать в проводнике Windows. Дополнительную информацию о веб-папках можно получить у администратора или в справке по проводнику Windows. Для задания режима запоминания последних использованных путей в диалоговых окнах выбора файлов между сеансами работы служит системная переменная REMEMBERFOLDERS.

Назад

Возврат в предыдущее расположение файла.

Переход на один уровень вверх

Переход по структуре папок выше на один уровень вложенности.

Поиск в Web

Отображает диалоговое окно «Навигация в Интернете», с помощью которого осуществляется доступ к файлам и хранение файлов в Интернете.

Удалить

Удаление выбранного файла или папки.

Создать папку

Создание в текущей папке новой вложенной папки. Имя создаваемой папки задается пользователем.

Определяет внешний вид списка файлов и папок, а для списка файлов указывает, требуется ли отображать миниатюру при выборе файла.

Вывод списка, содержащего несколько столбцов.

Отображает список в виде одного столбца (каждый файл на отдельной строке).

Отображение файлов в виде миниатюры.

Отображается изображение выбранного файла. Для того чтобы файлы чертежей сохранялись вместе с миниатюрами, необходимо установить флажок «Создавать миниатюру» на вкладке «Открытие/Сохранение» диалогового окна «Параметры».

Сервис

Предоставляет инструменты для выбора файлов и других операций, доступных в диалоговых окнах выбора файлов.

Отображает диалоговое окно «Поиск», которое предназначено для поиска файлов по имени, местоположению, а также по дате создания или изменения.

Использование пути поиска по умолчанию для поиска файла, указанного в поле «Имя файла». Путь поиска задается на вкладке «Файлы» диалогового окна «Параметры».

Отображает диалоговое окно «Добавление/изменение FTP-адресов», в котором можно задать доступные для обзора серверы FTP. Для последующей работы с этими серверами необходимо выбрать FTP из списка хранилищ.

Добавить текущую папку как хранилище

Добавление ярлыка выбранной папки в список хранилищ информации, что обеспечивает быстрый доступ к этой папке из всех стандартных диалоговых окон выбора файлов. Для того чтобы удалить ярлык, следует нажать на нем правой кнопкой мыши и выбрать «Удалить» в контекстном меню.

Добавить в «Избранное»

Добавление ярлыка для текущей или выбранной папки либо файла в папку «Избранное». Ярлык размещается в папке «Избранное» профиля текущего пользователя. В дальнейшем для доступа к сохраненному таким образом файлу или папке нужно будет выбрать «Избранное» из списка «Хранилища информации».

Поиск в «Избранном»

Задание пути к системной папке «Избранное».

Дополнительные возможности для некоторых стандартных диалоговых окон выбора файлов.

Предоставление параметров для добавления цифровой подписи в чертеж при его сохранении.

Перечень файлов

Здесь отображаются файлы и папки, найденные по текущему пути и соответствующие заданному типу файлов по расширениям. С помощью меню «Вид» можно задать, как представлять содержимое текущей папки — в виде списка или в виде таблицы.

Просмотр

Отображение растрового изображения выбранного файла при выборе в диалоговом окне «Виды» «Предварительный просмотр». Для того чтобы файлы чертежей сохранялись вместе с миниатюрами, необходимо установить флажок «Создавать миниатюру» на вкладке «Открытие/Сохранение» диалогового окна «Параметры».

Имя файла

Здесь отображается имя файла, выделенного в перечне. Если выделено несколько файлов, в поле заносятся все имена, причем каждое заключается в кавычки. При вводе нескольких имен файлов их следует заключать в кавычки. Для фильтрации файлов, отображаемых в списке, разрешается использовать символы шаблоны.

Тип файла

При сохранении файла задается формат, в котором файл будет сохранен.

С выбором начального вида

Отображение заданного вида пространства модели при открытии чертежа, если этот чертеж содержит более одного именованного вида.

С обновлением образцов для листов и видов

Показывает текущее значение системной переменной UPDATETHUMBNAIL. Этот параметр временно переопределяет, но не меняет текущее значения системной переменной UPDATETHUMBNAIL.

Копировать канал проекта из предыдущей версии

Сохранение независимой копии данных канала проекта для нового чертежа. Этот параметр доступен, только если чертеж с каналом проекта был сохранен локально, а не в учетной записи пользователя Autodesk 360.

С помощью параметра «Сохранить как» можно создать копию чертежа, в которой будет начинаться новое ответвление чертежа. Канал проекта для исходного и нового чертежа одинаков, но любые последующие изменения в канале проекта одного из чертежей не переносятся в канал другого чертежа. Снимите этот флажок для удаления данных канала проекта из нового чертежа.

Открыть/Сохранить

В зависимости от предназначения определенного диалогового окна выбора файлов, открывает или сохраняет выбранный файл или задает путь к выбранной папке в предыдущем диалоговом окне. В некоторых диалоговых окнах выбора файлов могут присутствовать дополнительные параметры, доступ к которым можно получить, нажав стрелку рядом с кнопкой «Открыть».

Открыть для чтения

Открытие файла только для чтения. Изменения в файле невозможно сохранить, если не присвоить файлу новое имя.

Частично открыть (недоступно в AutoCAD LT)

Отображает диалоговое окно «Частичное открытие». Пользователь имеет возможность открыть и загрузить только отдельные объекты чертежа, расположенные на заданных слоях или видах. Команду ОТКРЧАСТЬ можно использовать только при работе с чертежами в формате AutoCAD 2004 или более поздних версиях программы.

Частично открыть только для чтения (недоступно в AutoCAD LT)

Открытие отдельных фрагментов чертежа только для чтения.

Источник

AutoCAD

Не удалось извлечь оглавление

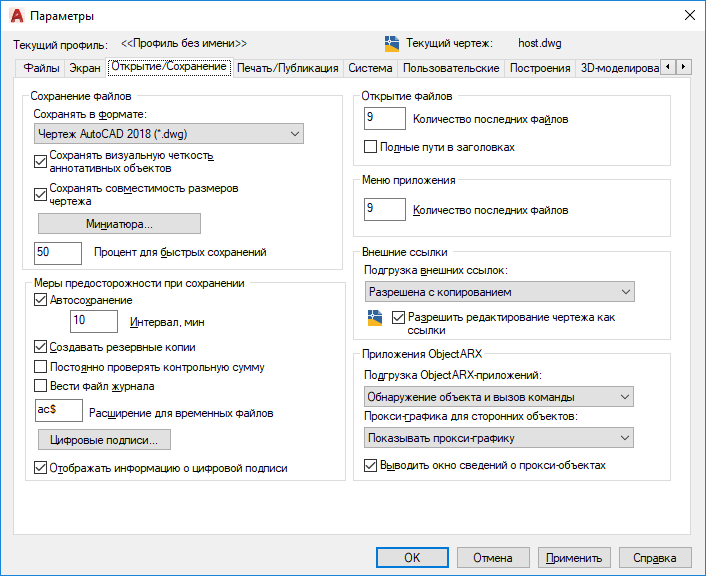

Вкладка «Открытие/Сохранение» (диалоговое окно «Параметры»)

Автор:

НАСТРОЙКА (команда) найти

Некоторые приведенные выше параметры недоступны в AutoCAD LT.

Список параметров

Отображаются следующие параметры.

Сохранение файлов

Управляет параметрами сохранения файлов.

Отображение допустимых форматов файлов, используемых при сохранении файла с помощью команд СОХРАНИТЬ, СОХРАНИТЬКАК, БСОХРАНИТЬ и ПБЛОК. Формат, выбранный для данного параметра, становится форматом по умолчанию для сохранения чертежей.

Поддерживать визуальную четкость аннотативных объектов

Управление сохранением чертежа с визуальной точностью.

(системная переменная SAVEFIDELITY)

Аннотативные объекты могут иметь несколько масштабируемых представлений. Выполняется разбиение аннотативных объектов на составные части, а масштабируемые представления сохраняются на различных слоях, которые поименованы в соответствии с исходным слоем и снабжены номером.

Управление поддержкой больших предельных размеров объектов при открытии и сохранении чертежей.

(системная переменная LARGEOBJECTSUPPORT)

Отображение диалогового окна «Настройка миниатюр», с помощью которого можно управлять обновлением миниатюр при сохранении чертежа.

Процент для быстрых сохранений

Максимально допустимый объем устаревшей информации, хранимой в файле чертежа, при быстрых (пошаговых) сохранениях его изменений. При этом часть устаревшей информации удаляется из файла чертежа. При последовательном сохранении скорость процесса выше, но при этом увеличивается размер чертежа.

(системная переменная ISAVEPERCENT)

При установке в данном поле значения 0 каждое пошаговое сохранение будет выполняться в объеме полного сохранения. Для оптимизации производительности следует установить значение 50. При недостатке места на диске значение следует снизить до 25. Установка значения 20 или ниже значительно снижает производительность при выполнении команд СОХРАНИТЬ и СОХРАНИТЬКАК.

Меры предосторожности при сохранении

Опции данной группы помогают предотвратить потерю данных и обнаружить ошибки.

Задает периодическое автоматическое сохранение чертежа в файл на диске с заданным временным интервалом. Расположение файлов для автосохранения можно задать с помощью системной переменной SAVEFILEPATH. Системная переменная SAVEFILE (только чтение) хранит имя файла автосохранения.

Интервал, мин: При включенной функции автосохранения задает частоту сохранения чертежа.

(системная переменная SAVETIME)

Создавать резервные копии

Повышает скорость последовательных сохранений, особенно для больших чертежей.

(системная переменная ISAVEBAK)

Сведения об использовании резервных копий файлов приводятся в разделе «Создании и восстановление резервных копий файлов».

Постоянно проверять контрольную сумму

Недоступно в AutoCAD LT

Включает/отключает проверку контрольной суммы (CRC) при загрузке объектов из файла чертежа. CRC — это механизм проверки целостности данных. Если какой-либо чертеж был испорчен, а возможной причиной является аппаратная ошибка или ошибка программы, следует включить этот параметр.

Вести файл журнала

Запись содержимого текстового окна в файл журнала. (системная переменная LOGFILEMODE, см. также LOGFILEPATH и LOGFILENAME)

Расширение для временных файлов

Указывает уникальное расширение при сохранении временных файлов. По умолчанию файлы имеют расширение .ac$.

Предоставление параметров для добавления цифровой подписи в чертеж при его сохранении.

Отображать информацию о цифровой подписи

Вывод информации о цифровой подписи при открытии файла с действительной подписью. (системная переменная SIGWARN)

Открытие файлов

Настройка параметров, относящимся к недавно использованным файлам и файлам, открытым в графическом редакторе.

Количество последних файлов

Задает число последних файлов, отображаемых в меню «Файл» для быстрого доступа к ним. Допустимый диапазон значений от 0 до 9.

Полные пути в заголовках

Отображение полного пути активного чертежа в строке заголовка чертежа или в строке заголовка окна приложения, если окно чертежа полностью развернуто.

Меню приложения

Задание количества записей в списке недавно использовавшихся файлов в меню быстрого доступа «Последние документы», вызываемого из меню приложения. Допустимый диапазон значений от 0 до 50.

Внешние ссылки

Управление параметрами редактирования и загрузки внешних ссылок.

Подгрузка внешних ссылок

Включает и отключает режим подгрузки внешних ссылок, а также управляет открытием чертежа внешней ссылки или его копии.

(системная переменная XLOADCTL)

• Запрещена: Отключение подгрузки.
• Разрешена: Включает режим подгрузки и увеличивает производительность. Параметр следует устанавливать для улучшения процесса подгрузки при работе с подрезанными внешними ссылками, содержащими пространственный или слоевой индекс. Если флажок установлен, другие пользователи не могут редактировать такой файл, пока открыт использующий его чертеж.
• Разрешена с копированием: Включает режим подгрузки, но при этом используется копия исходного файла внешней ссылки. Другие пользователи не теряют возможности редактировать исходный файл.

Разрешить редактирование чертежа как ссылки

Недоступно в AutoCAD LT

Управляет возможностью контекстного редактирования текущего чертежа, если он используется другим чертежом в качестве внешней ссылки.

(системная переменная XEDIT)

Приложения ObjectARX

Недоступно в AutoCAD LT

Управление параметрами приложений AutoCAD Runtime Extension и прокси-графики.

Задает условия подгрузки определенных приложений.

(системная переменная DEMANDLOAD)

• Отключение загрузки по запросу: Отключение подгрузки.
• Обнаружение сторонних объектов: Загружает стороннее приложение при открытии чертежа, который содержит объекты, созданные в этом приложении. Эта установка не вызывает загрузку приложения по запросу при вызове одной из команд этого приложения.
• Вызов команды: Загружает исходное приложение при вызове одной из определенных в нем команд. Это значение не вызывает подгрузку приложения при открытии чертежа, в котором содержатся принадлежащие приложению объекты.
• Обнаружение объекта и вызов команды: Загружает стороннее приложение при открытии чертежа, который содержит объекты, созданные в этом приложении, или при вызове одной из определенных в нем команд.

Прокси для сторонних объектов

Управляет отображением прокси-объектов в чертеже.

(системная переменная PROXYSHOW)

Выводить окно сведений о прокси

Отображает уведомление при создании прокси-объекта.
